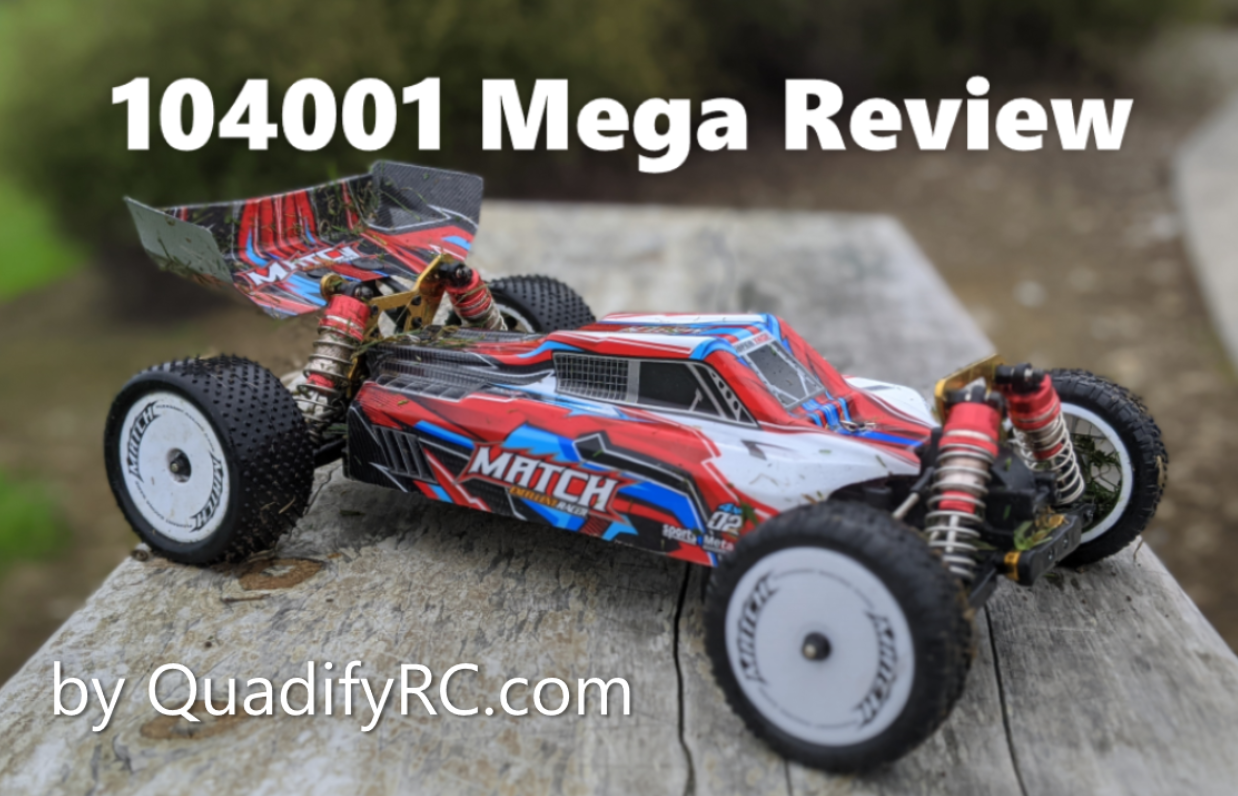

Огляд WLtoys 104001: бюджетне повнопривідне багі масштабу 1:10

WLtoys 104001 - велике RTR-багі з приводом 4WD, алюмінієвим шасі та конструкцією, натхненою гоночним XRAY XB4. Розбираємо модель по вузлах і перевіряємо, наскільки вдало вона поєднує доступну ціну, ремонтопридатність та потенціал для тюнінгу.

Переваги

стабільна й передбачувана керованість;
маслонаповнені амортизатори та регульований розвал;
герметичні диференціали й плаваючі карданні вали;
зручний доступ до основних вузлів;
багато місця для акумулятора та модернізації електроніки.

Недоліки

помітна гнучкість передньої частини шасі;
повільний п’ятипровідний сервопривід;
інтегрований блок ESC/приймача ускладнює апгрейд;
штатний акумулятор замалий для моделі 1:10;
м’які шини швидше зношуються.

Що являє собою WLtoys 104001

WLtoys 104001 - повністю зібране повнопривідне багі масштабу 1:10. Воно з’явилося як більша альтернатива популярним WLtoys 144001 і 124019, але конструктивно не є просто збільшеною копією цих моделей. Компонування значною мірою повторює гоночне шасі XRAY XB4 покоління 2016 року.

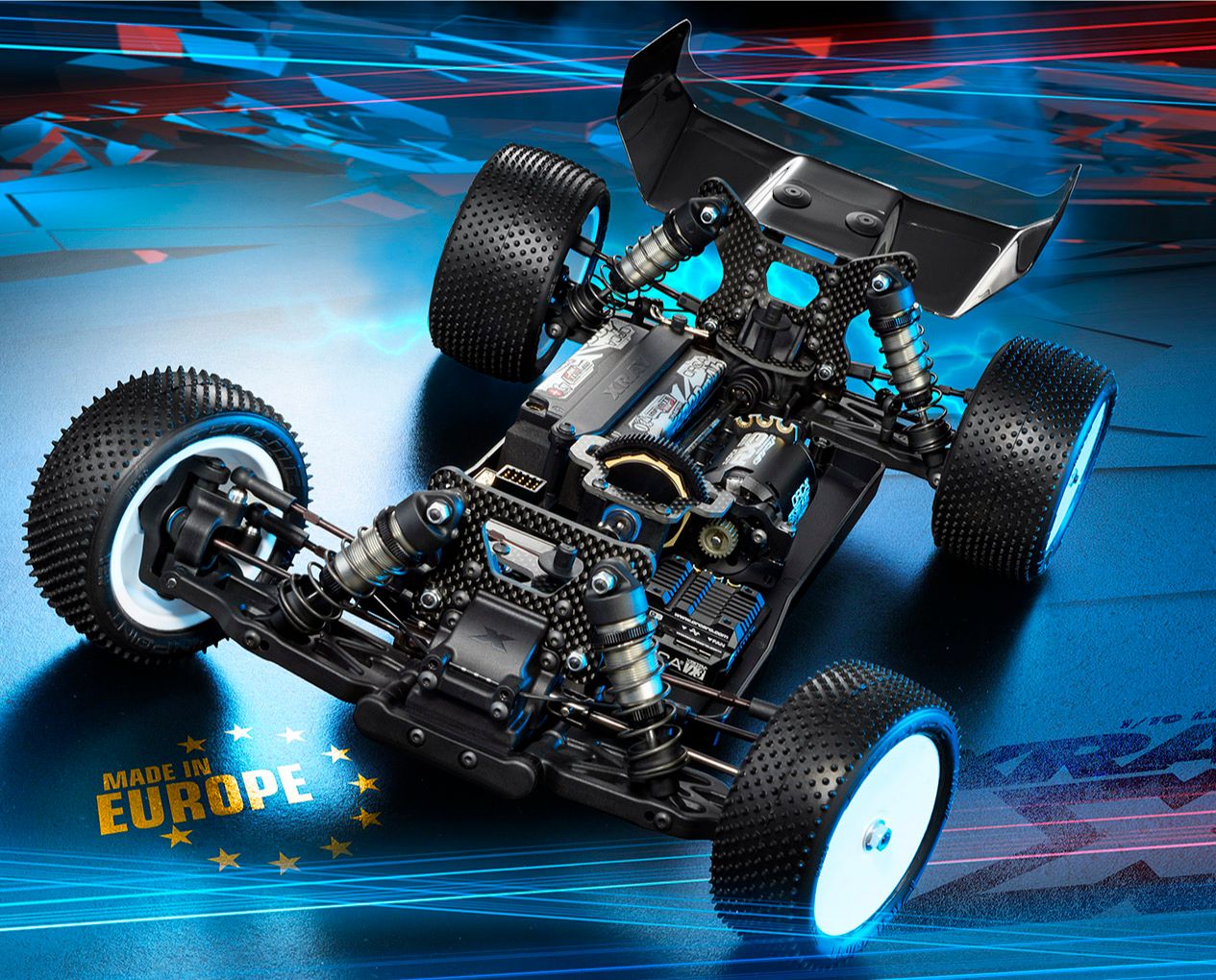

Гоночне багі XRAY XB4 2016 року — XRAY XB4 2016 року став джерелом багатьох компонувальних рішень.

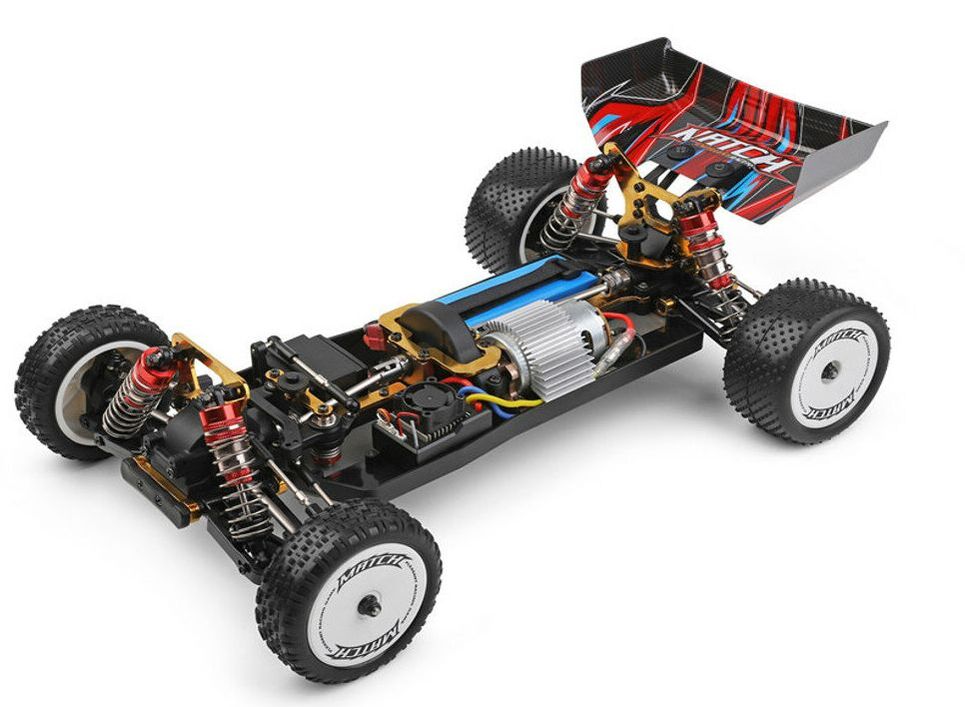

WLtoys 104001 2021 року — WLtoys 104001 використовує схоже компонування, але простіші матеріали й бюджетну електроніку.

Порівнювати ці машини напряму некоректно: професійне шасі XRAY коштувало значно дорожче та продавалося без двигуна, ESC, сервоприводу, апаратури й акумулятора. Сильна сторона WLtoys - готовність до заїзду одразу після заряджання.

Ключові характеристики тестової версії

масштаб - 1:10;
привід - постійний 4WD;
двигун - колекторний типорозміру 550;
акумулятор - LiPo 2S 7,4 В, 2200 мА·год;
виміряна швидкість - близько 39 км/год;
час їзди - орієнтовно 10 хвилин;
апаратура - 2,4 ГГц.

Інші моделі цього класу доступні в каталозі радіокерованих автомобілів WLtoys.

Підвіска: великий хід і широкі налаштування

Алюмінієві маслонаповнені амортизатори мають різьбові корпуси для точного регулювання кліренсу. Їхній діаметр більший, ніж у компактних 124019 і 144001: передні амортизатори мають довжину приблизно 76 мм між центрами вушок, задні - 87 мм.

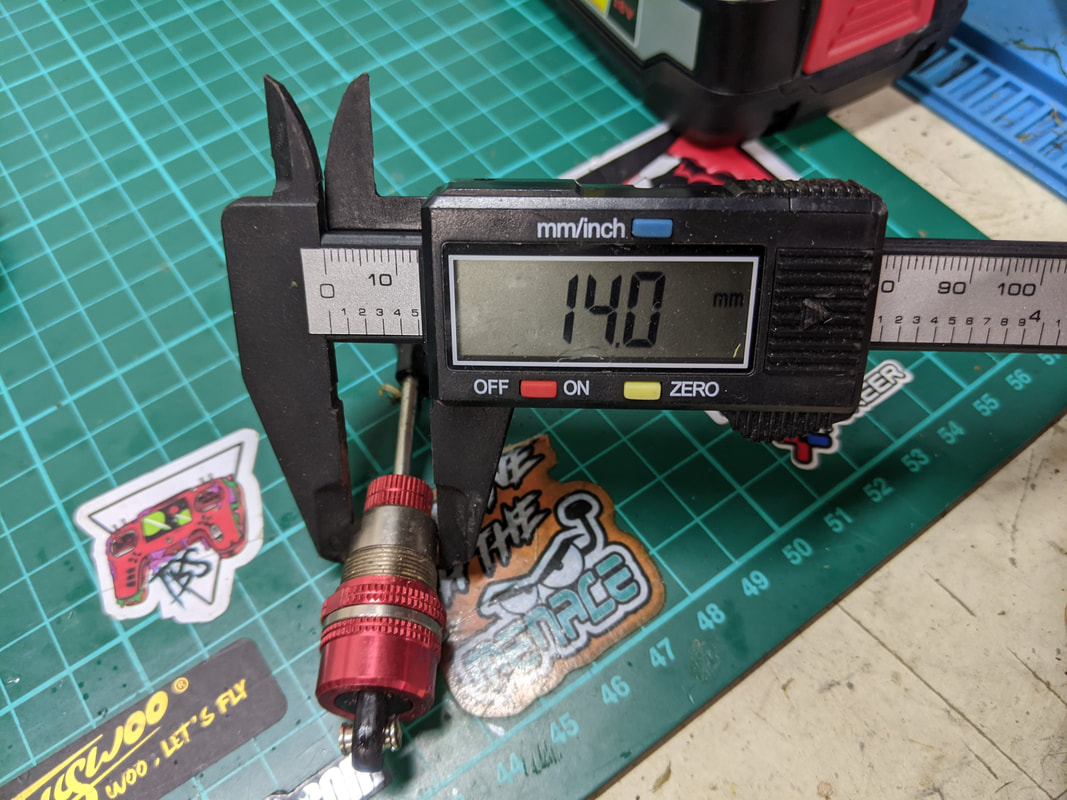

Діаметр амортизатора WLtoys 104001 — Амортизатори WLtoys 104001 більші, ніж у молодших моделей серії.

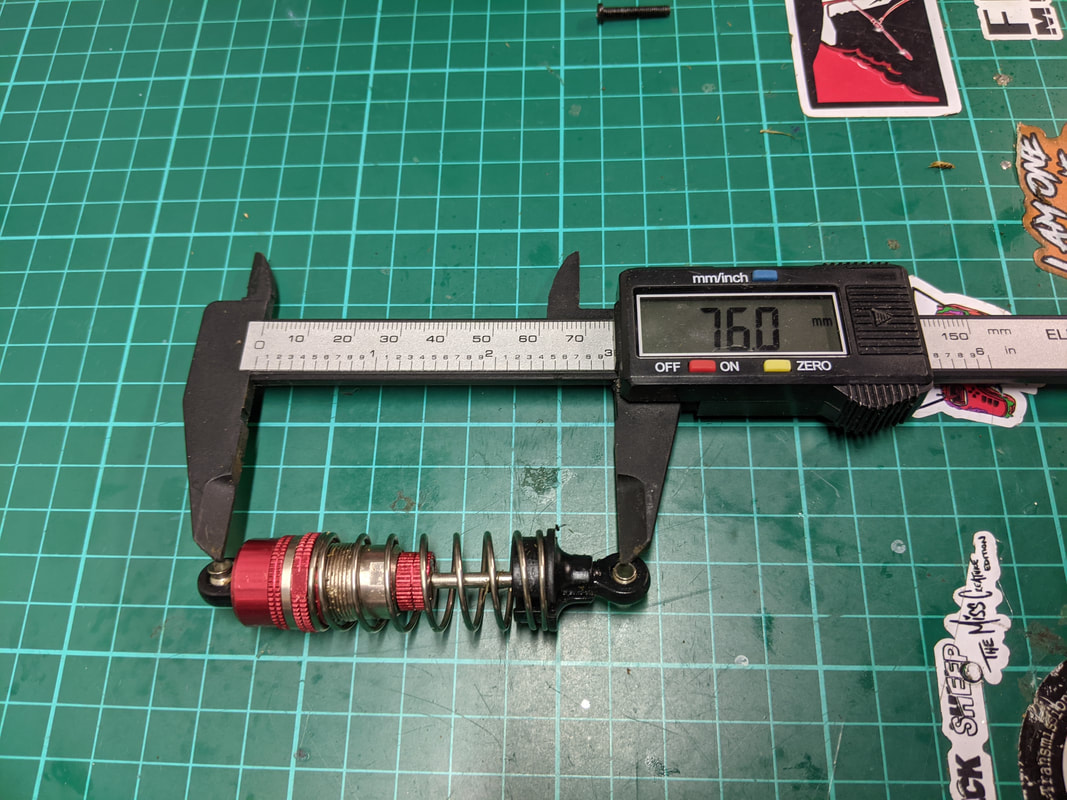

Довжина переднього амортизатора WLtoys 104001 — Передні й задні амортизатори відрізняються довжиною та жорсткістю пружин.

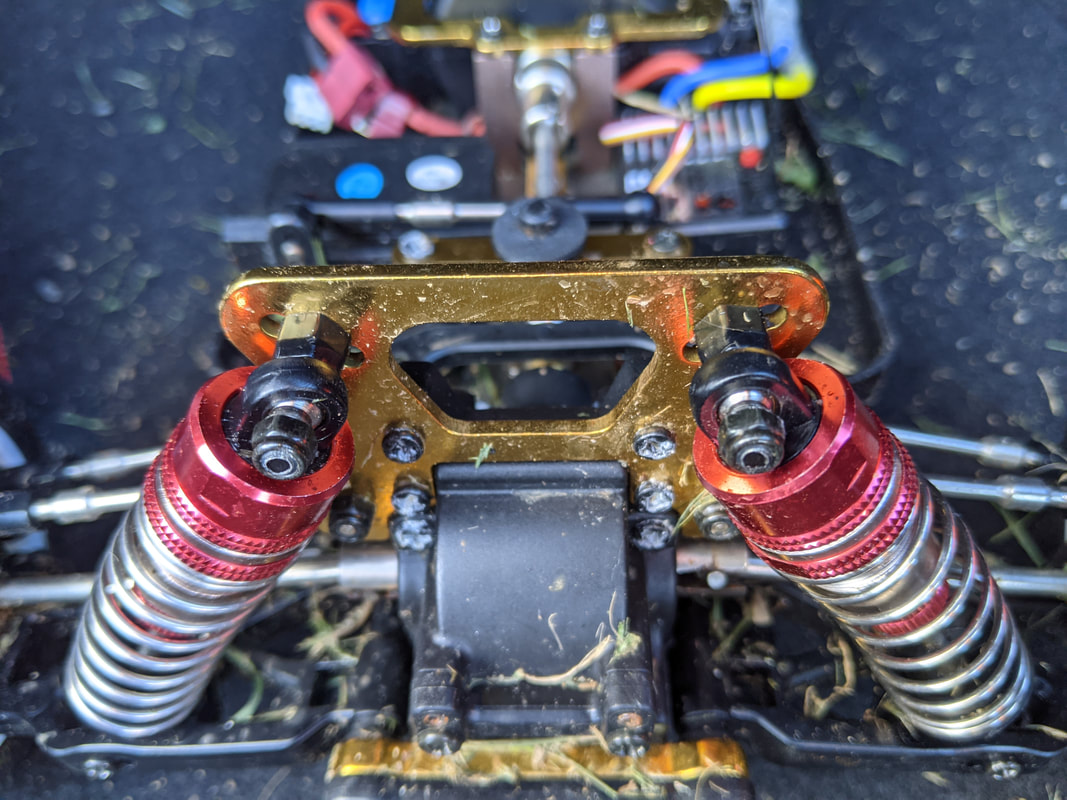

Передня стійка амортизаторів WLtoys 104001 — Передня стійка виготовлена зі штампованого алюмінію та має підсилений профіль.

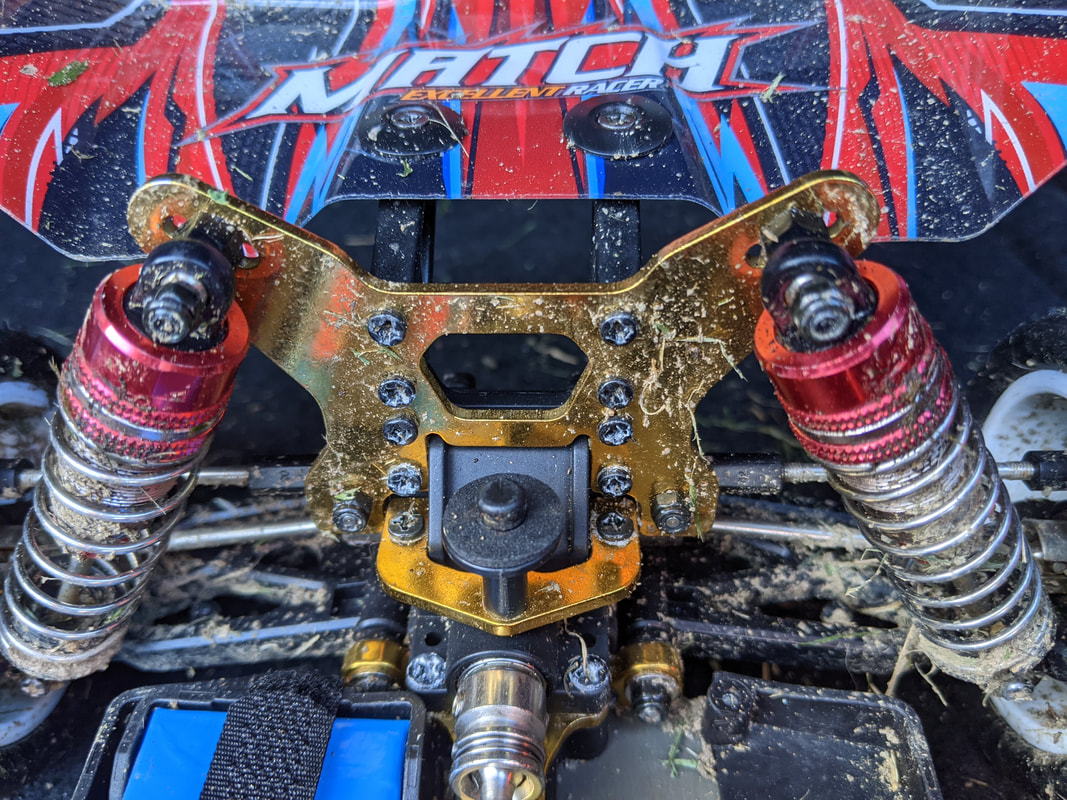

Задня стійка амортизаторів WLtoys 104001 — Задня стійка також достатньо жорстка для штатної силової установки.

Розвал передніх і задніх коліс регулюється різьбовими тягами. Хід підвіски великий, а геометрія проста й ефективна. Гвинтів обмеження ходу вниз немає, тому за потреби його доведеться зменшувати внутрішніми проставками в амортизаторах.

На тестовому екземплярі пружини з одного боку були переплутані місцями ще під час складання: передня стояла ззаду, а задня - спереду. Після виправлення модель стала значно краще збалансованою. Перед першим заїздом варто перевірити симетрію підвіски, вільний хід важелів і однакове переднатягнення пружин.

Кермове керування

Геометрія керма - одна з найкращих частин шасі. Зміна положення підвіски майже не впливає на кут коліс, тобто bump steer практично відсутній. Механізм має невеликий люфт і великий кут повороту.

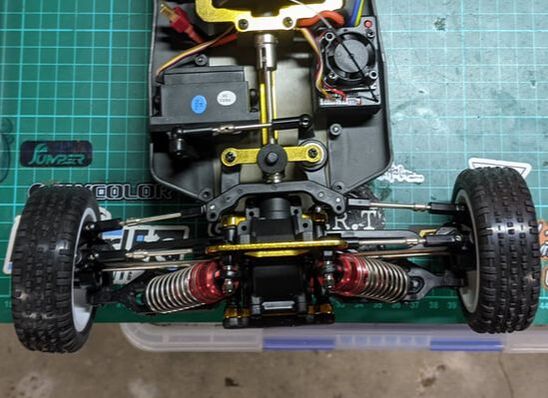

Кермовий механізм WLtoys 104001 — Кермовий механізм працює без закушування та майже без паразитного підрулювання.

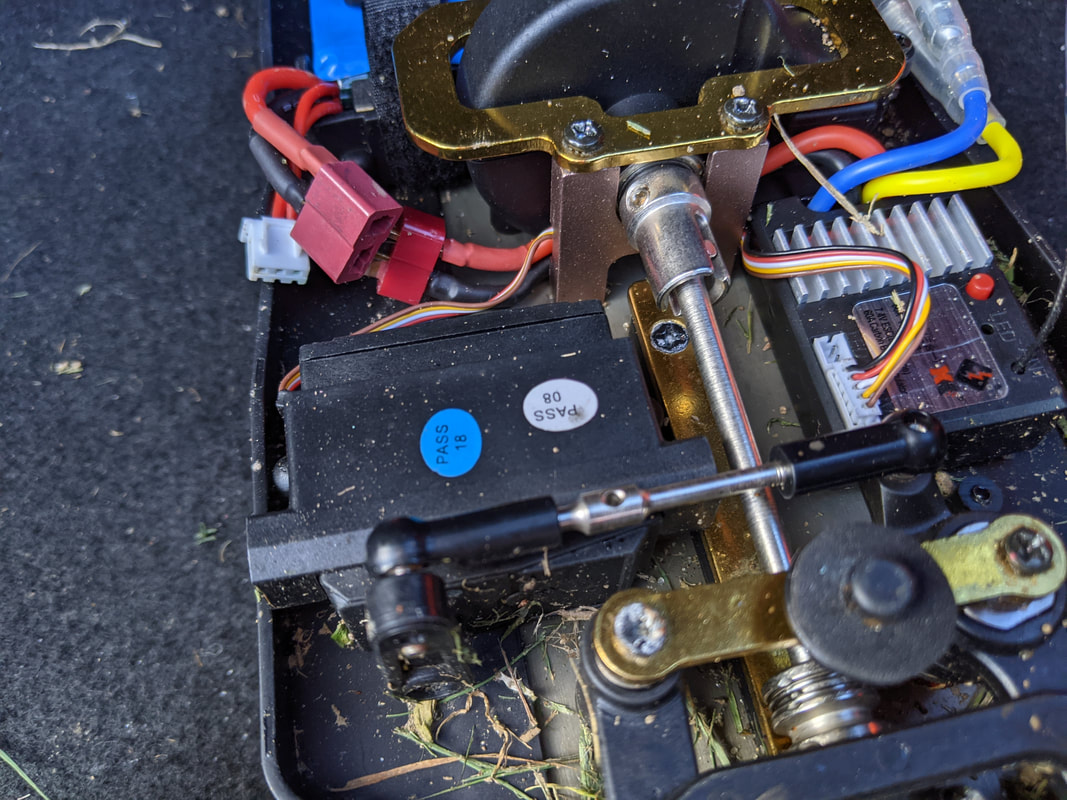

П'ятипровідний сервопривід WLtoys 104001 — Штатний п’ятипровідний сервопривід функціональний, але повільний і незручний для модернізації.

Двигун, ESC і апаратура

У моделі встановлено колекторний двигун 550 із великим алюмінієвим радіатором. Такий мотор недорогий, плавно реагує на газ і добре підходить новачкам, хоча поступається безколекторним системам у швидкості та ефективності.

ESC об’єднаний із приймачем. Великий радіатор і вентилятор із температурним керуванням допомагають стримувати нагрів. Компроміс полягає в тому, що при переході на стандартний окремий ESC зазвичай доведеться одночасно замінити приймач, пульт і п’ятипровідний сервопривід.

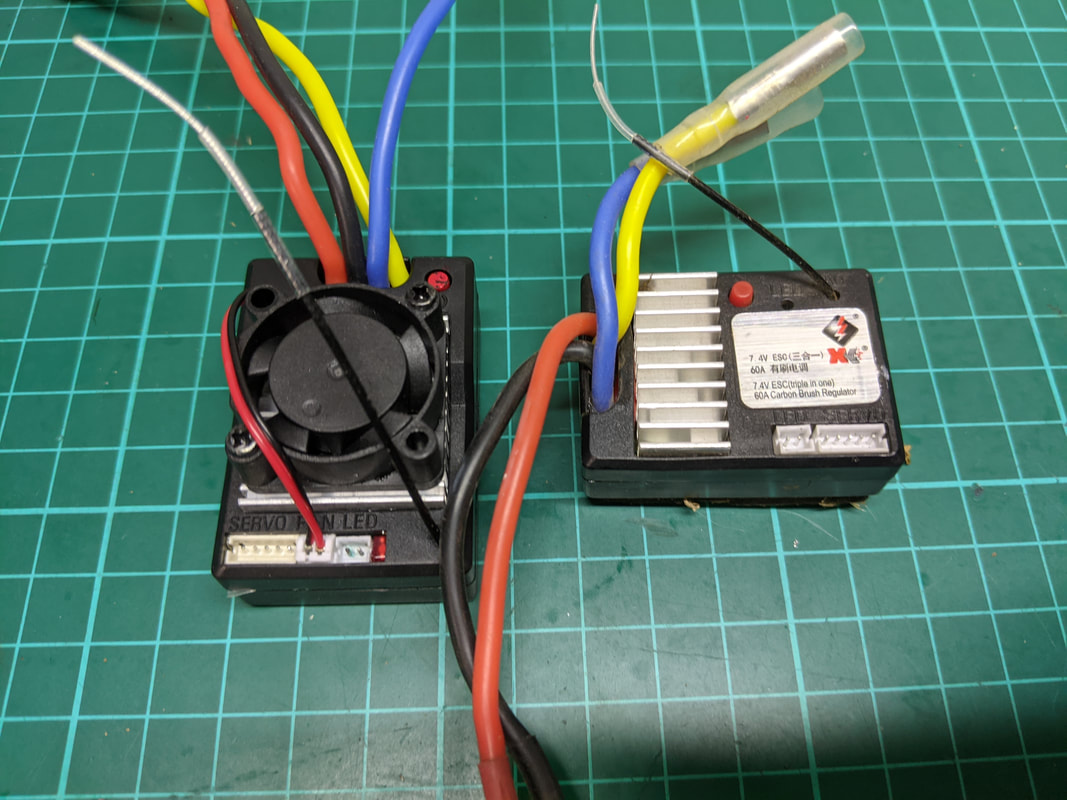

Інтегрований ESC і приймач WLtoys 104001 — Інтегрований ESC/приймач отримав більший радіатор і вентилятор.

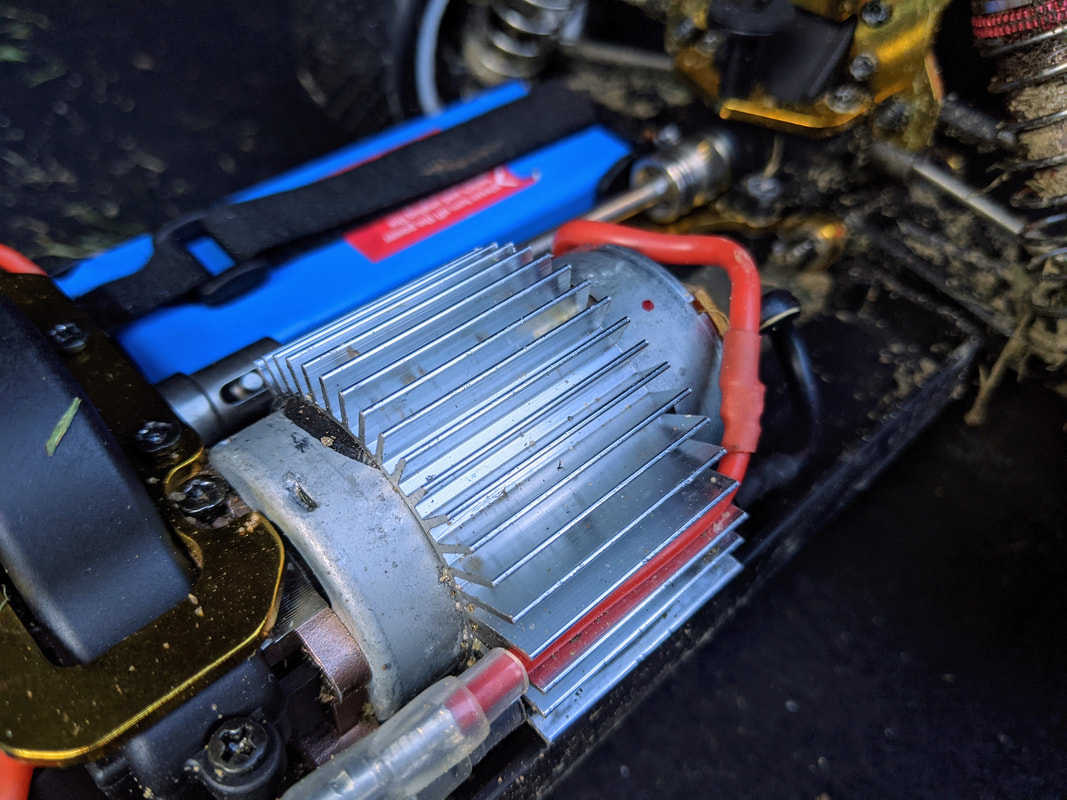

Колекторний двигун 550 WLtoys 104001 — Двигун 550 оснащений великим радіатором, який можна використати й з деякими моторами 3650.

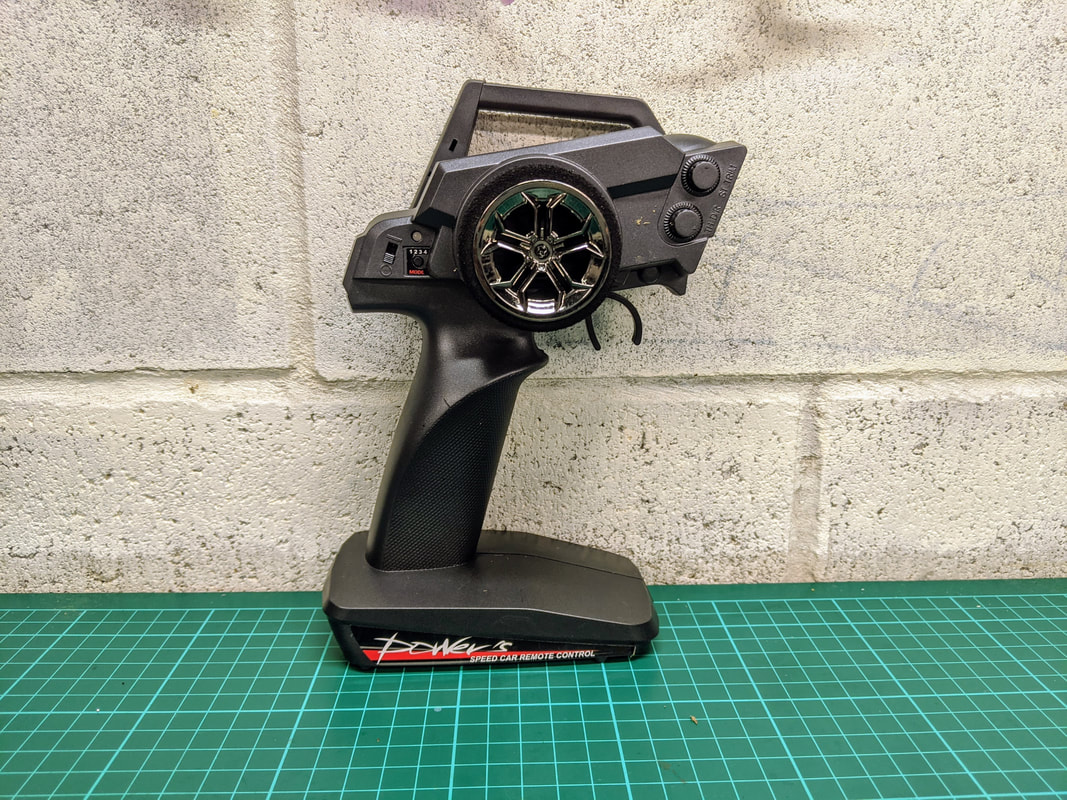

Пульт керування WLtoys 104001 — Пульт 2,4 ГГц має регулювання максимальної подачі газу - корисне для навчання.

Трансмісія: міцна основа для майбутнього тюнінгу

WLtoys застосувала зубчасту передачу модуля 0,6. Для неї доступний широкий вибір піньйонів, тому передатне число легше підібрати під швидкість, прискорення або інший двигун. Моторне кріплення регульоване.

Ведена шестерня металева, добре виготовлена й витривала, але доволі важка. Це збільшує інерцію та шум металевої пари. Центрального диференціала або слипера немає - простіше й дешевше, однак ударні навантаження передаються безпосередньо на трансмісію.

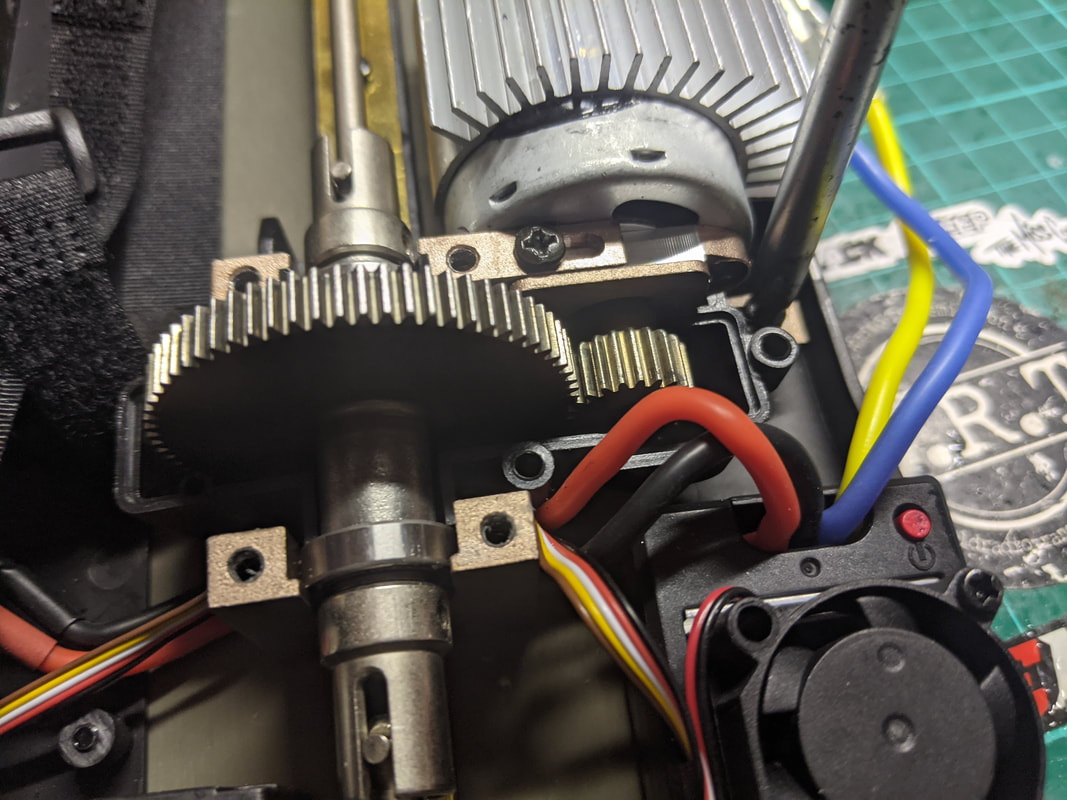

Регульоване кріплення двигуна WLtoys 104001 — Регульоване кріплення дозволяє встановлювати піньйони різного розміру.

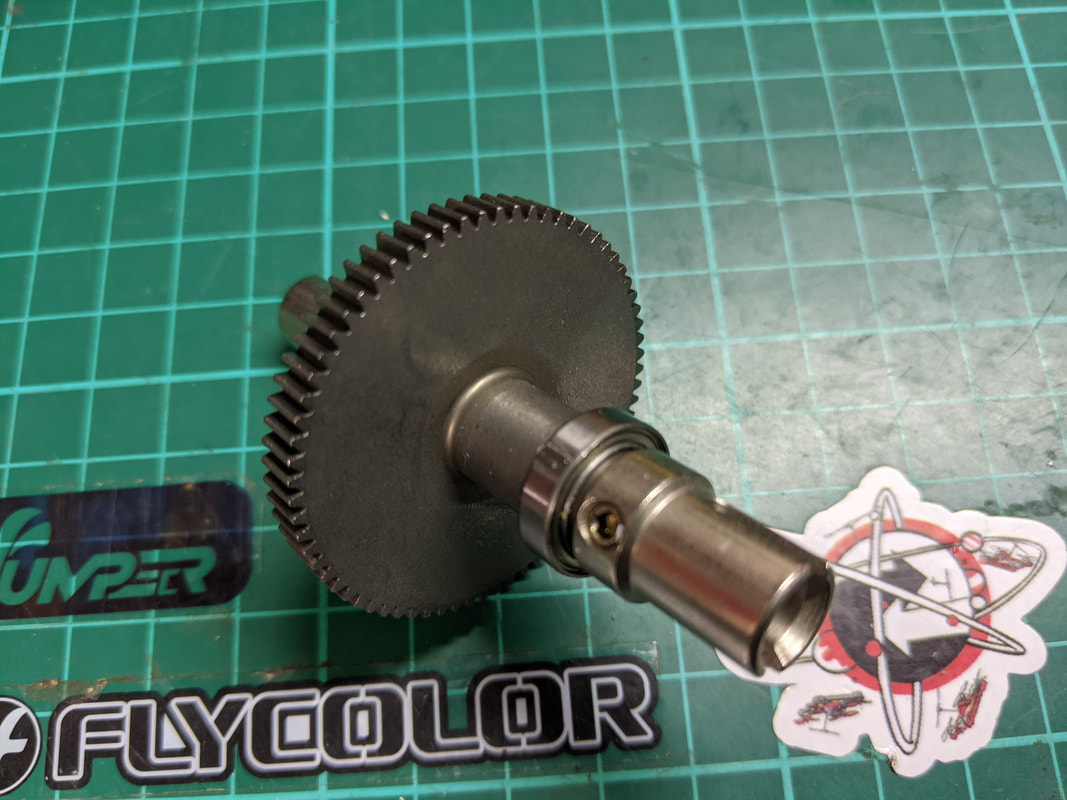

Ведена шестерня модуля 0,6 WLtoys 104001 — Металева ведена шестерня модуля 0,6 міцна, хоча додає інерції та шуму.

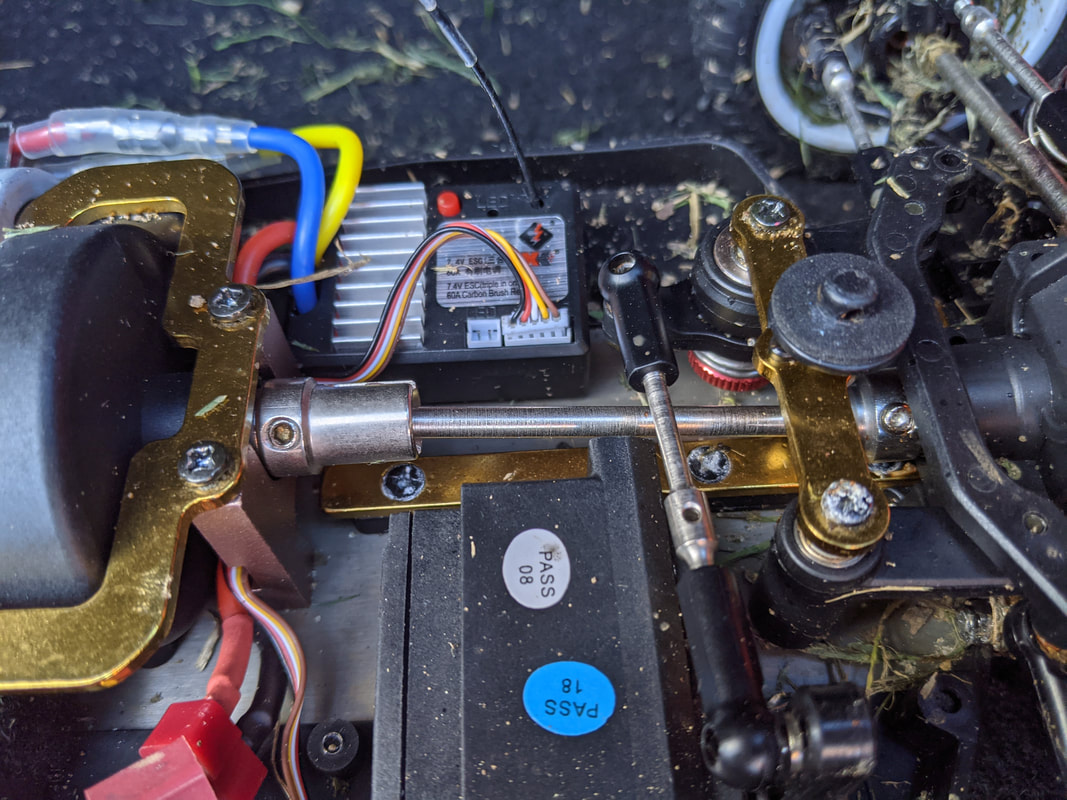

Передня частина плаваючого карданного вала WLtoys 104001 — Плаваючий кардан компенсує деформацію шасі та полегшує обслуговування.

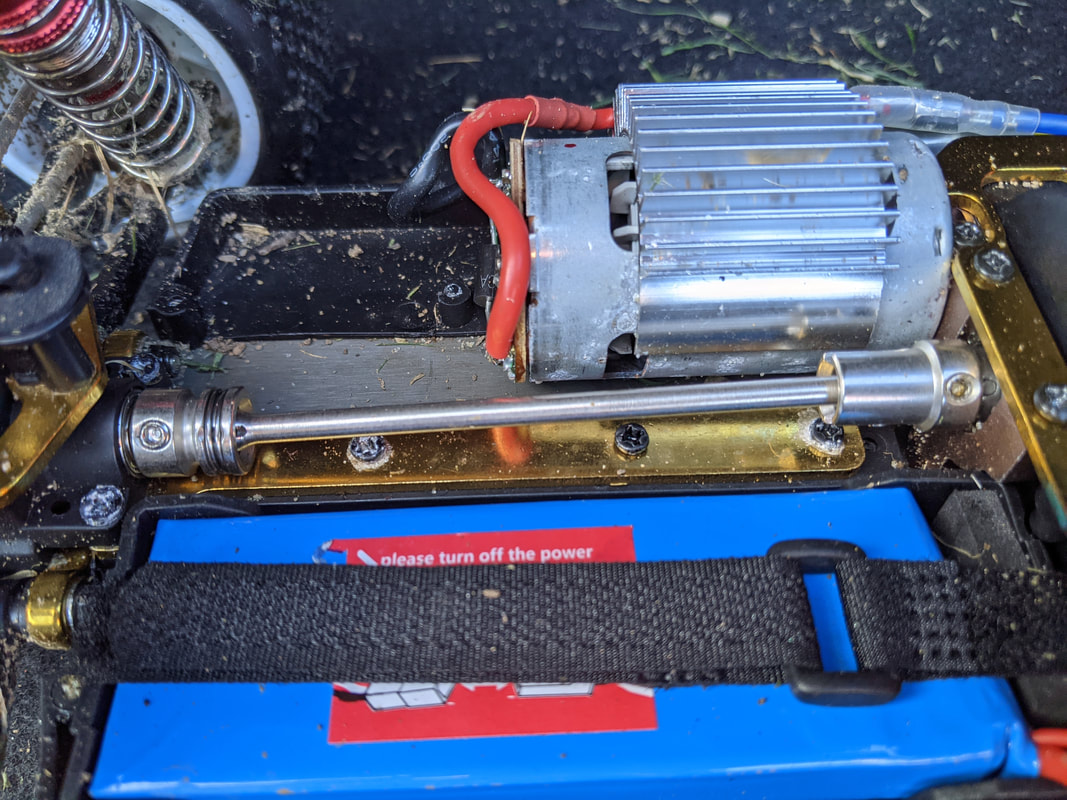

Задня частина плаваючого карданного вала WLtoys 104001 — Передня й задня секції кардана поєднують CVD і dogbone-з’єднання.

Герметичні диференціали

Диференціали більші й міцніші, ніж у 124019. Корпуси мають прокладки, а вихідні вали - ущільнювальні кільця. Завдяки цьому замість густого мастила можна використовувати силіконову оливу потрібної в’язкості та налаштовувати поведінку автомобіля під покриття.

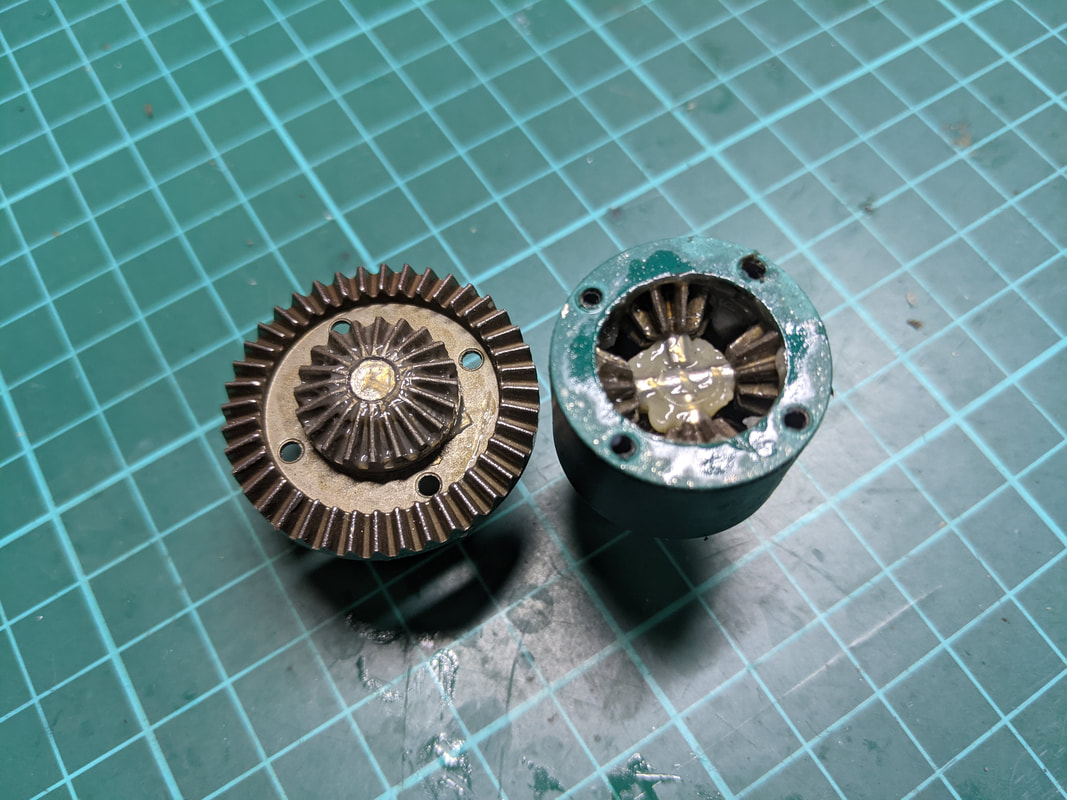

Прокладка диференціала WLtoys 104001 — Прокладка ущільнює корпус диференціала.

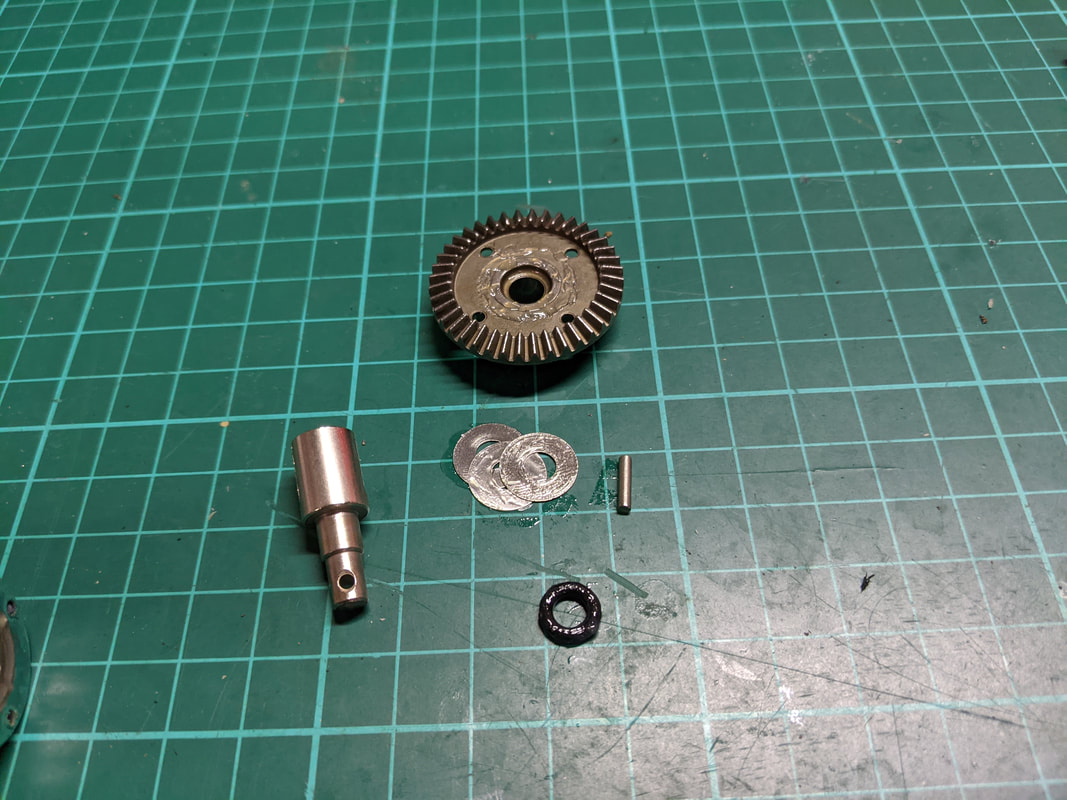

Ущільнювальні кільця диференціала WLtoys 104001 — O-ring на вихідних валах утримує силіконову оливу всередині.

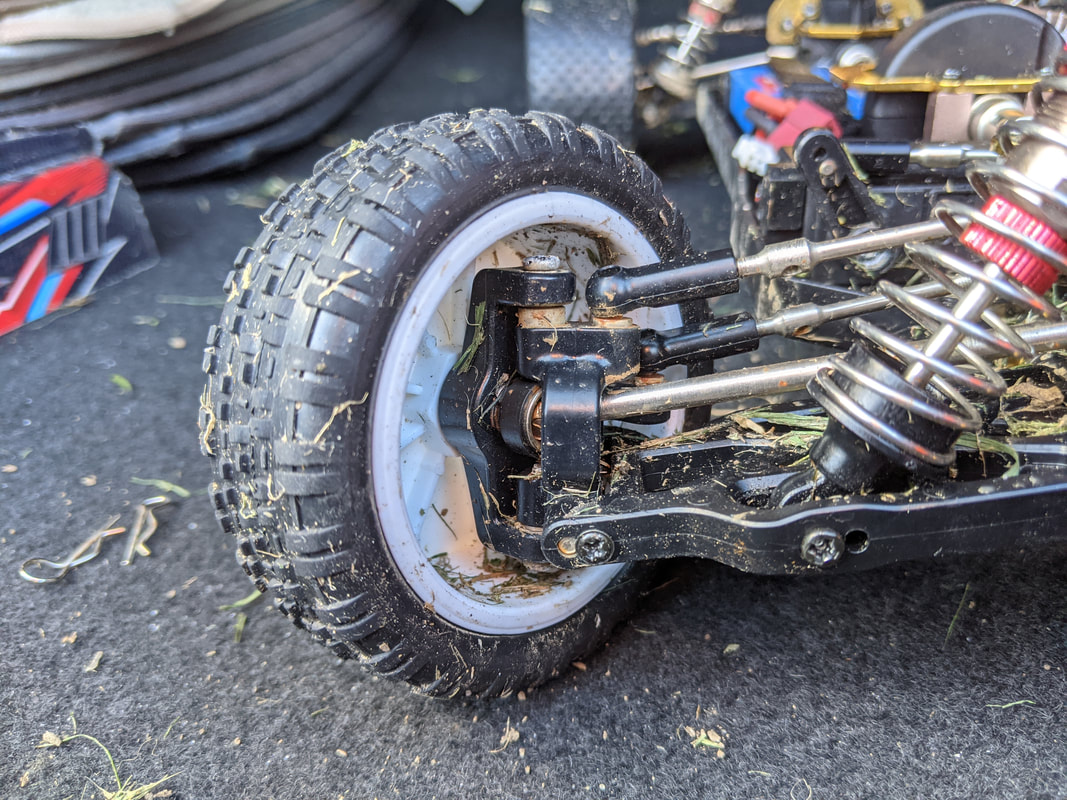

Передній CVD-привід WLtoys 104001 — Спереду встановлено CVD, ззаду - dogbone-приводи.

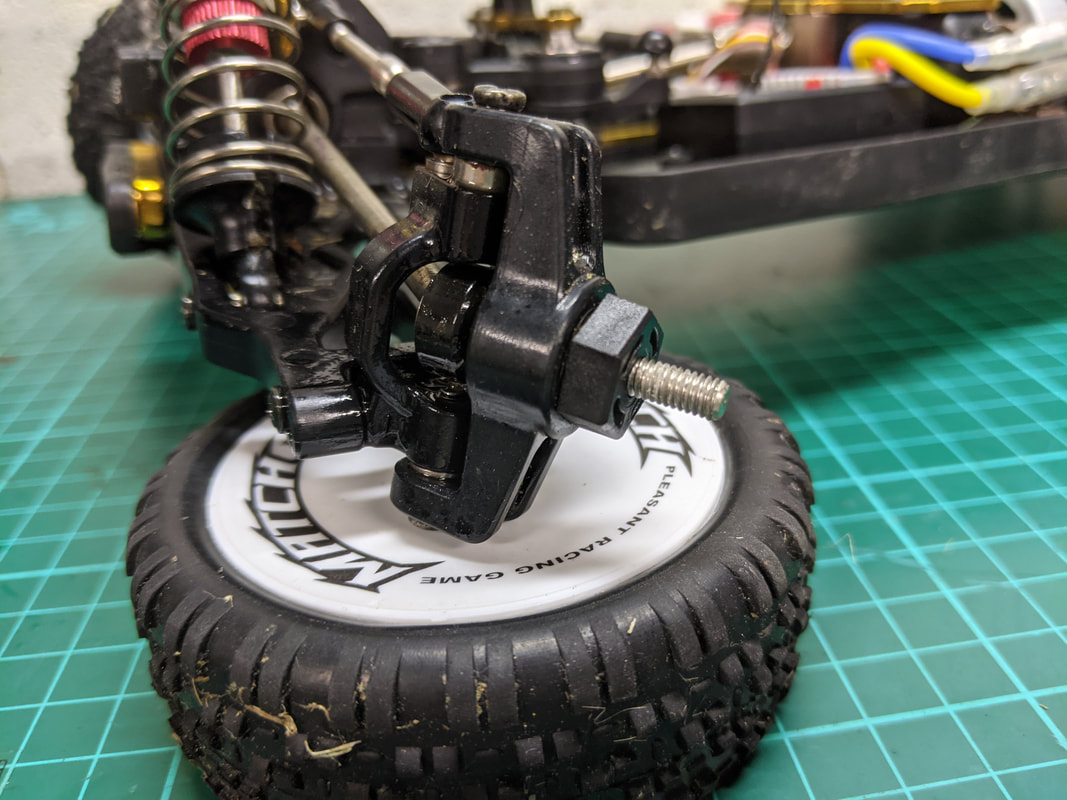

Пластиковий шестигранник колеса WLtoys 104001 — Колеса кріпляться через пластикові 12-мм хекси та гайки M4 із нейлоновою вставкою.

Кузов, шасі та обслуговування

Товстий кузов має витримувати звичайні перевороти, а під ним достатньо місця для іншої електроніки та більшого акумулятора. Щоб менше пилу потрапляло всередину, між боковими захисними бортами й кузовом можна додати липку стрічку типу hook-and-loop. Заднє антикрило міцно закріплене, але його занадто вертикальний профіль більше створює опір, ніж корисну притискну силу.

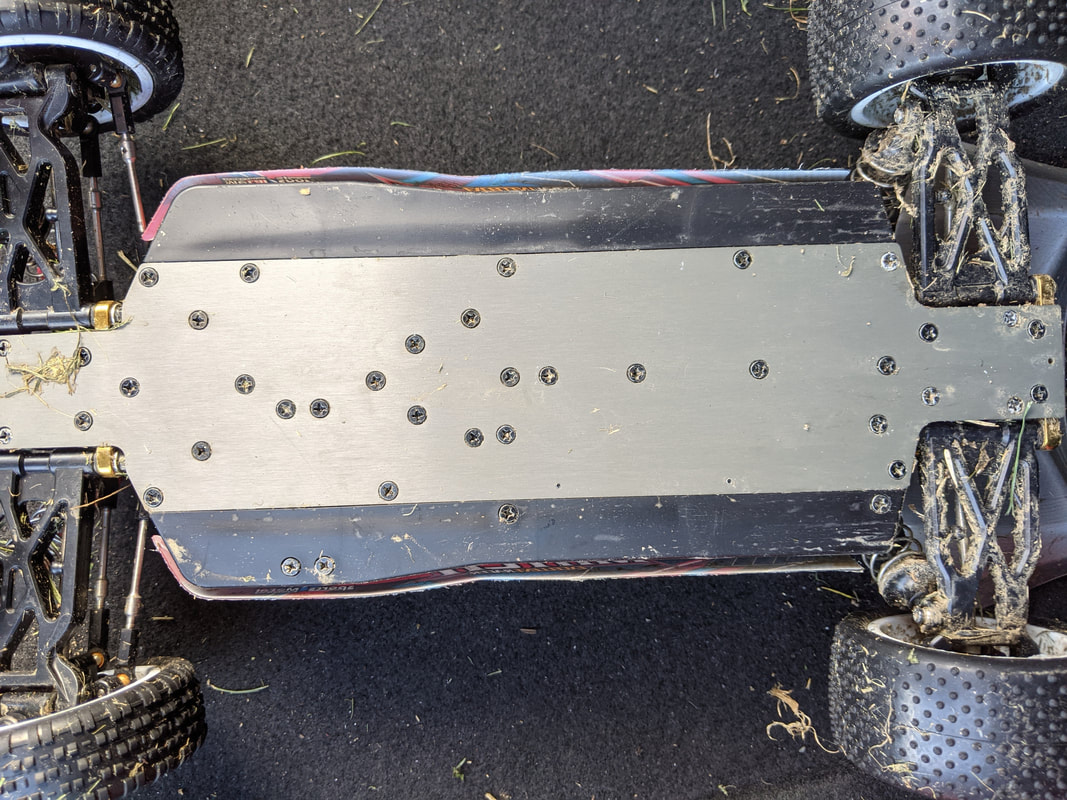

Пил усередині кузова WLtoys 104001 — Щілина між кузовом і боковими бортами пропускає пил та дрібне каміння.

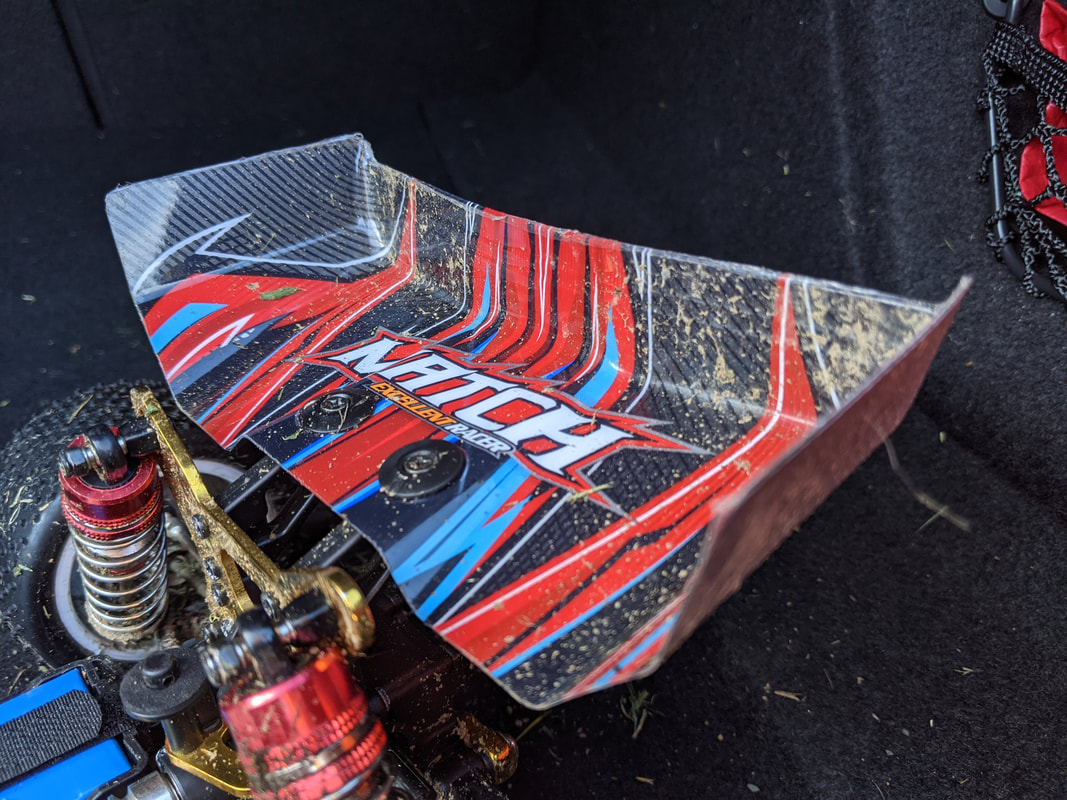

Заднє антикрило WLtoys 104001 — Форма антикрила неідеальна, але на штатній швидкості її вплив невеликий.

Головна слабкість - гнучкість шасі

Триміліметрова алюмінієва пластина виглядає масивно, однак через відсутність верхньої деки передня частина помітно згинається. У гоночному XRAY XB4 верхню деку прибрали разом із комплексним переробленням конструкції; у бюджетній копії жорсткості матеріалів виявилося недостатньо.

Під час звичайної їзди власник може цього не помітити, але сильний удар здатний перевантажити трансмісію, а під час поворотів частина роботи підвіски витрачається на деформацію основи. Додаткова верхня розпірка з карбону або жорсткого алюмінію може допомогти, однак вона має бути точно підігнана й не блокувати обслуговування.

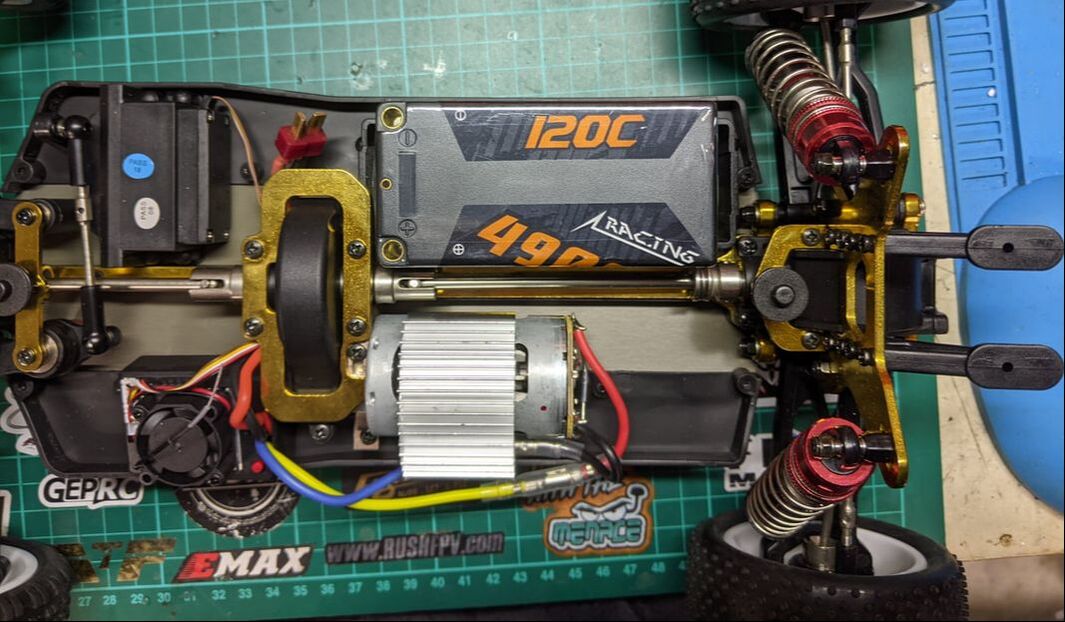

Алюмінієве шасі WLtoys 104001 без верхньої деки — Компонування без верхньої деки спрощує доступ, але зменшує жорсткість.

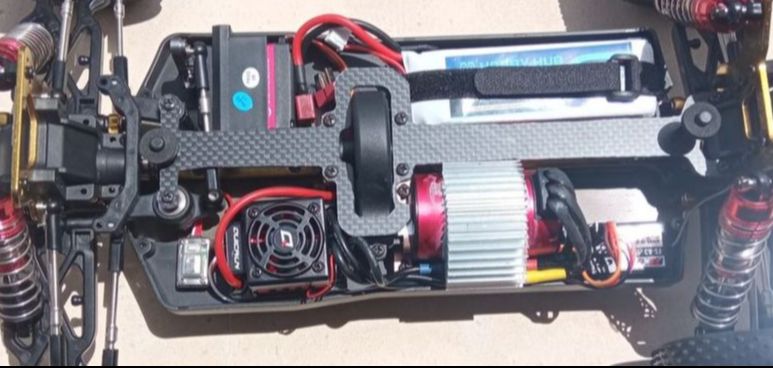

Карбонова розпірка шасі WLtoys 104001 — Приклад саморобної карбонової розпірки для посилення передньої частини.

Ремонтопридатність

За зручністю обслуговування 104001 справді сильний. Передній і задній диференціали взаємозамінні та виймаються після відкручування чотирьох гвинтів. Вузол веденої шестерні знімається окремо завдяки плаваючим карданам, а кермовий механізм доступний зверху.

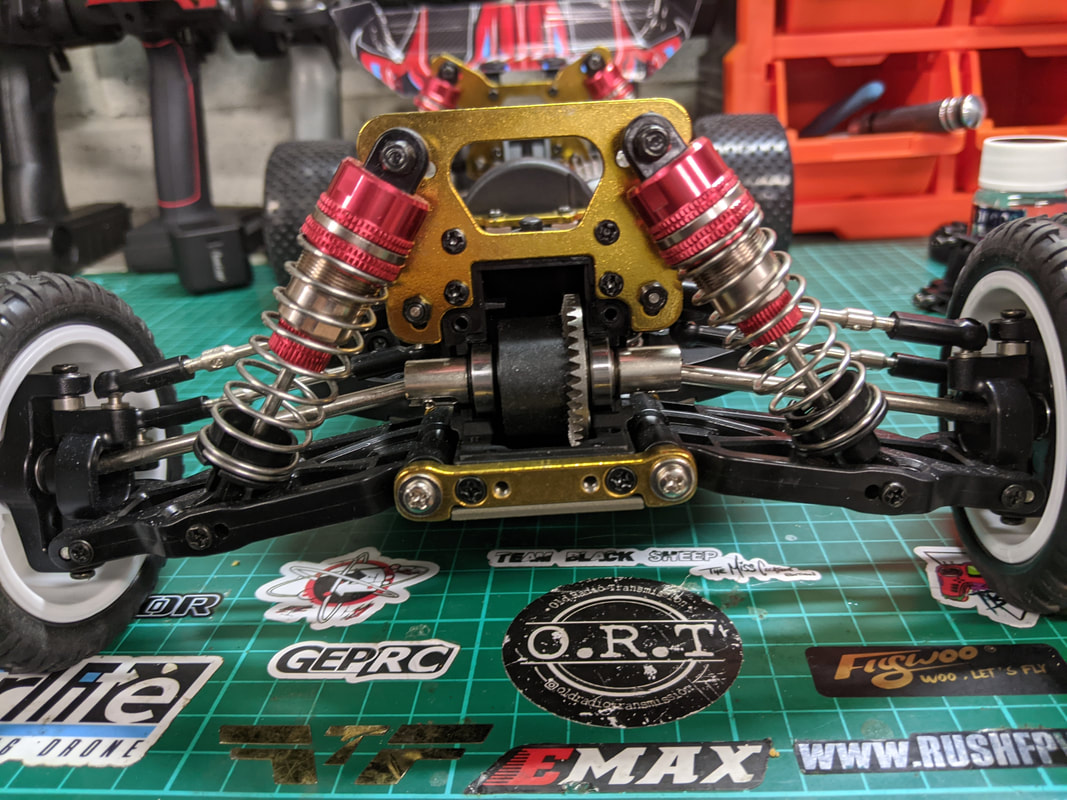

Зняття диференціала WLtoys 104001 — Для демонтажу диференціала достатньо відкрутити чотири гвинти.

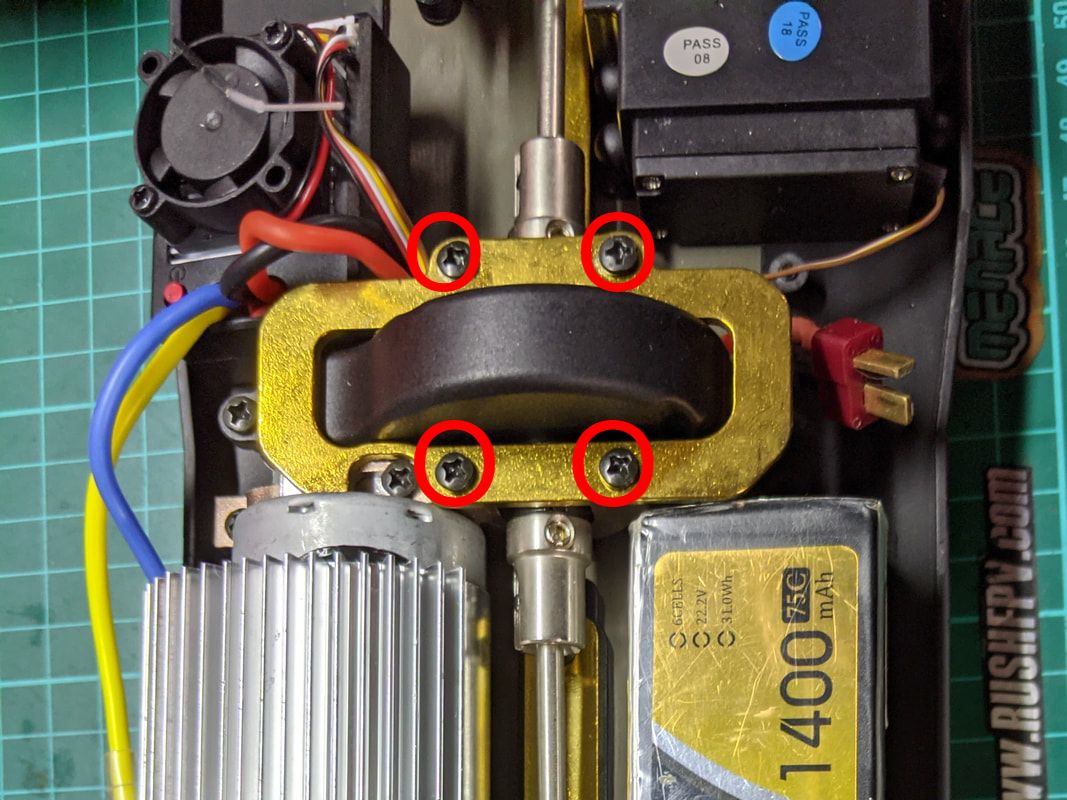

Демонтаж центральної шестерні WLtoys 104001 — Центральний вузол знімається незалежно від переднього й заднього редукторів.

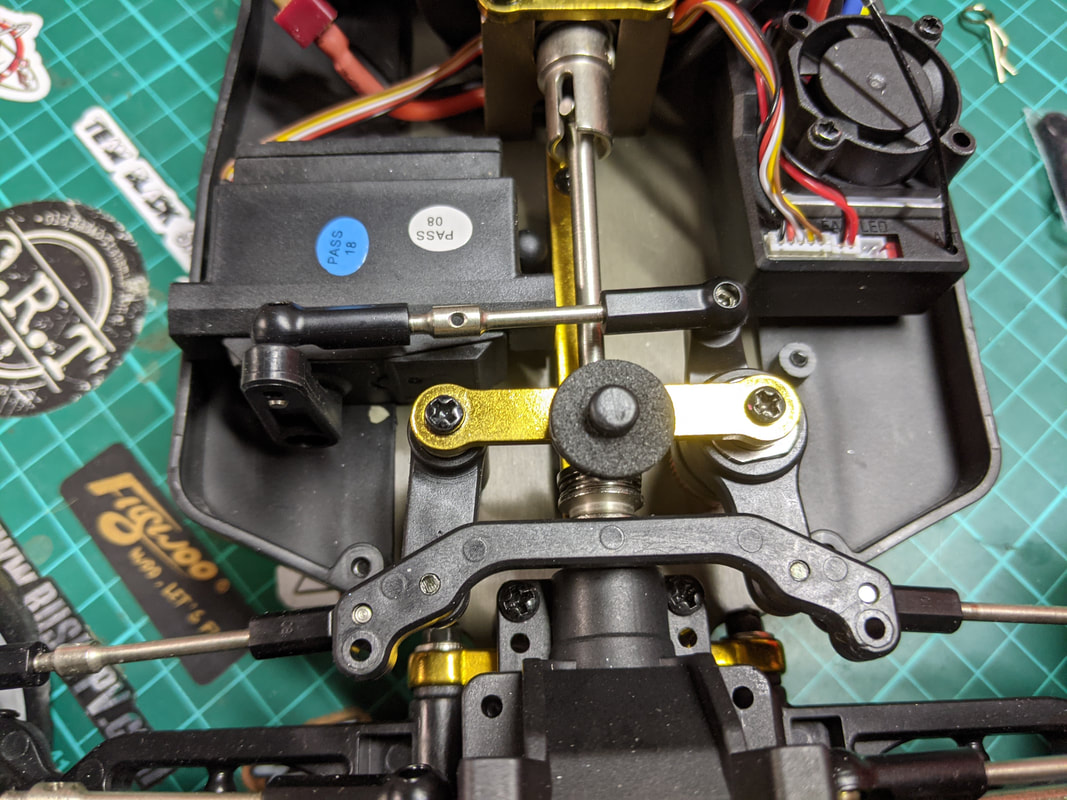

Доступ до кермового механізму WLtoys 104001 — До кермової трапеції можна дістатися без демонтажу верхньої деки.

Колеса, шини та живлення

Білі пластикові диски тверді й витривалі. М’яка гума добре чіпляється за асфальт, килимову трасу та дрібний ґрунт, але швидше стирається. Дрібний протектор менш ефективний у високій траві й на грубому сипкому покритті.

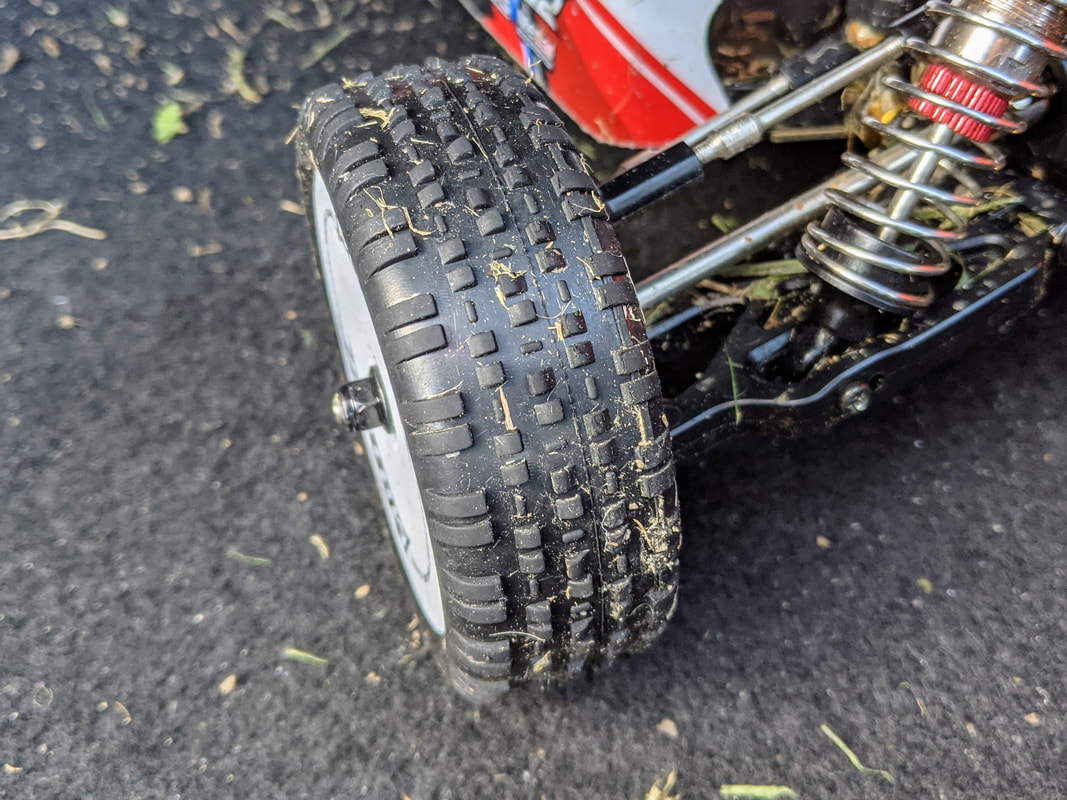

Протектор передньої шини WLtoys 104001 — Передня шина має дрібний рисунок для твердих трас і щільного ґрунту.

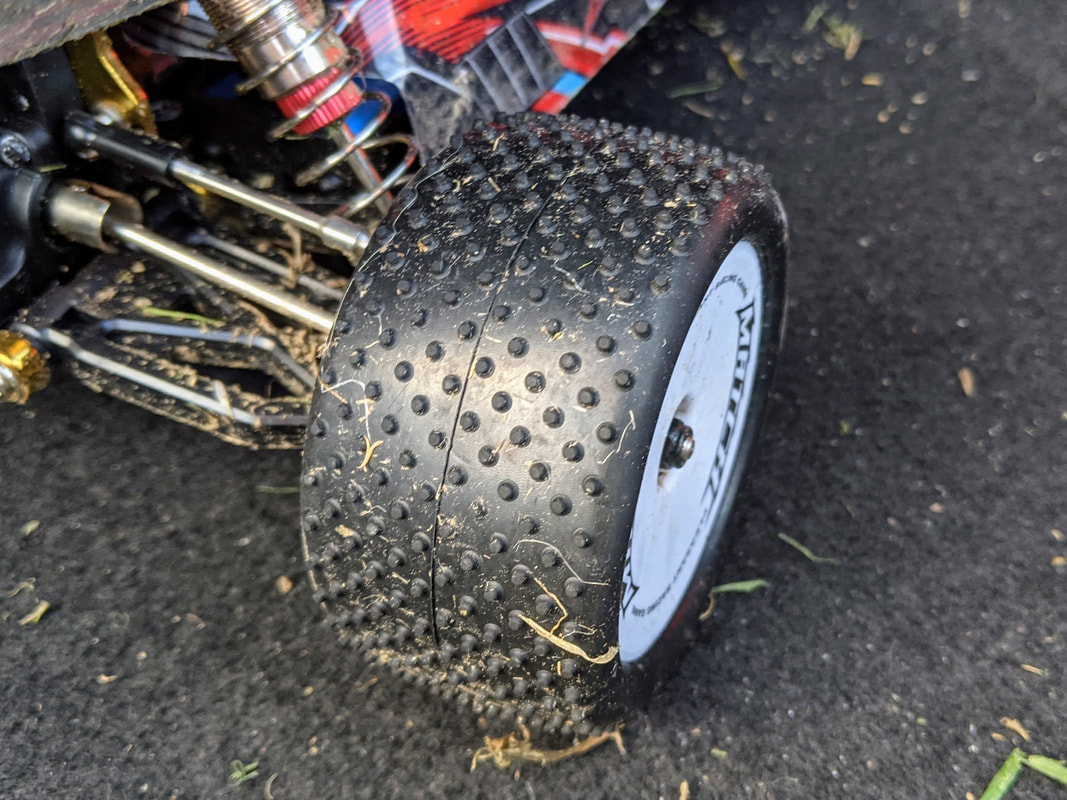

Протектор задньої шини WLtoys 104001 — Задній протектор орієнтований на зчеплення під час розгону.

Штатний LiPo 2S 2200 мА·год забезпечує приблизно десять хвилин активної їзди. Він працює нормально, але великий батарейний відсік дозволяє встановити ємніший сумісний 2S-пакет. Перевіряйте розміри, роз’єм, допустимий струм і надійність фіксації перед покупкою.

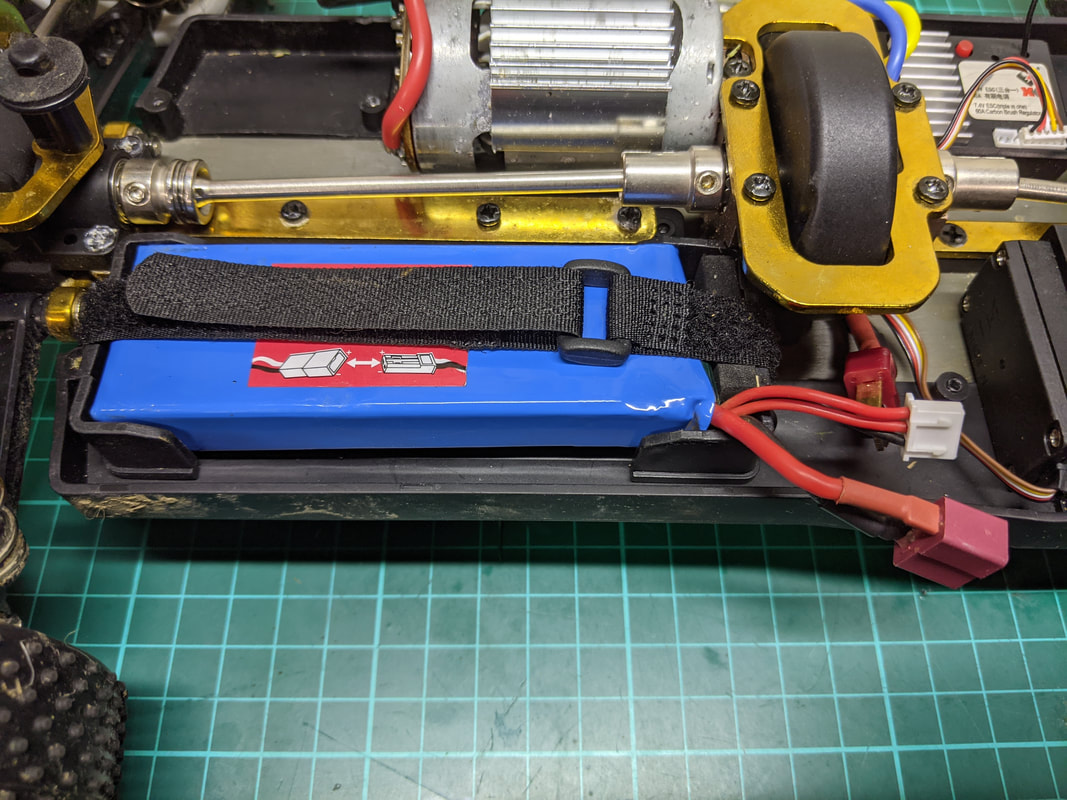

Акумулятор LiPo 2S 2200 мА·год WLtoys 104001 — Комплектний акумулятор достатній для старту, але не використовує весь доступний простір.

Безпека LiPo: заряджайте акумулятор лише сумісним балансувальним зарядним пристроєм, на негорючій поверхні та під наглядом. Не використовуйте здуті, пошкоджені або перерозряджені батареї.

Поведінка WLtoys 104001 у русі

Керованість

Після базової перевірки й симетричного налаштування підвіски багі керується стабільно та передбачувано. Сервопривід реагує повільно, але точність геометрії частково це компенсує. Герметичні диференціали дозволяють підібрати оливу під покриття; на пухкому ґрунті правильне налаштування робить контрольований занос значно простішим.

Завдяки великим колесам і довшій підвісці кліренс помітно кращий, ніж у 124019. Модель упевненіше їде короткою травою та нерівним ґрунтом, хоча дрібний протектор починає буксувати у високій траві.

Швидкість

GPS зафіксував близько 39 км/год у повністю штатній конфігурації. На папері це менше, ніж у компактніших 144001 і 124019, але більший кузов візуально створює враження ще спокійнішої їзди. Для новачка така швидкість доречна: автомобіль легко контролювати, а консервативне передатне число зменшує нагрів.

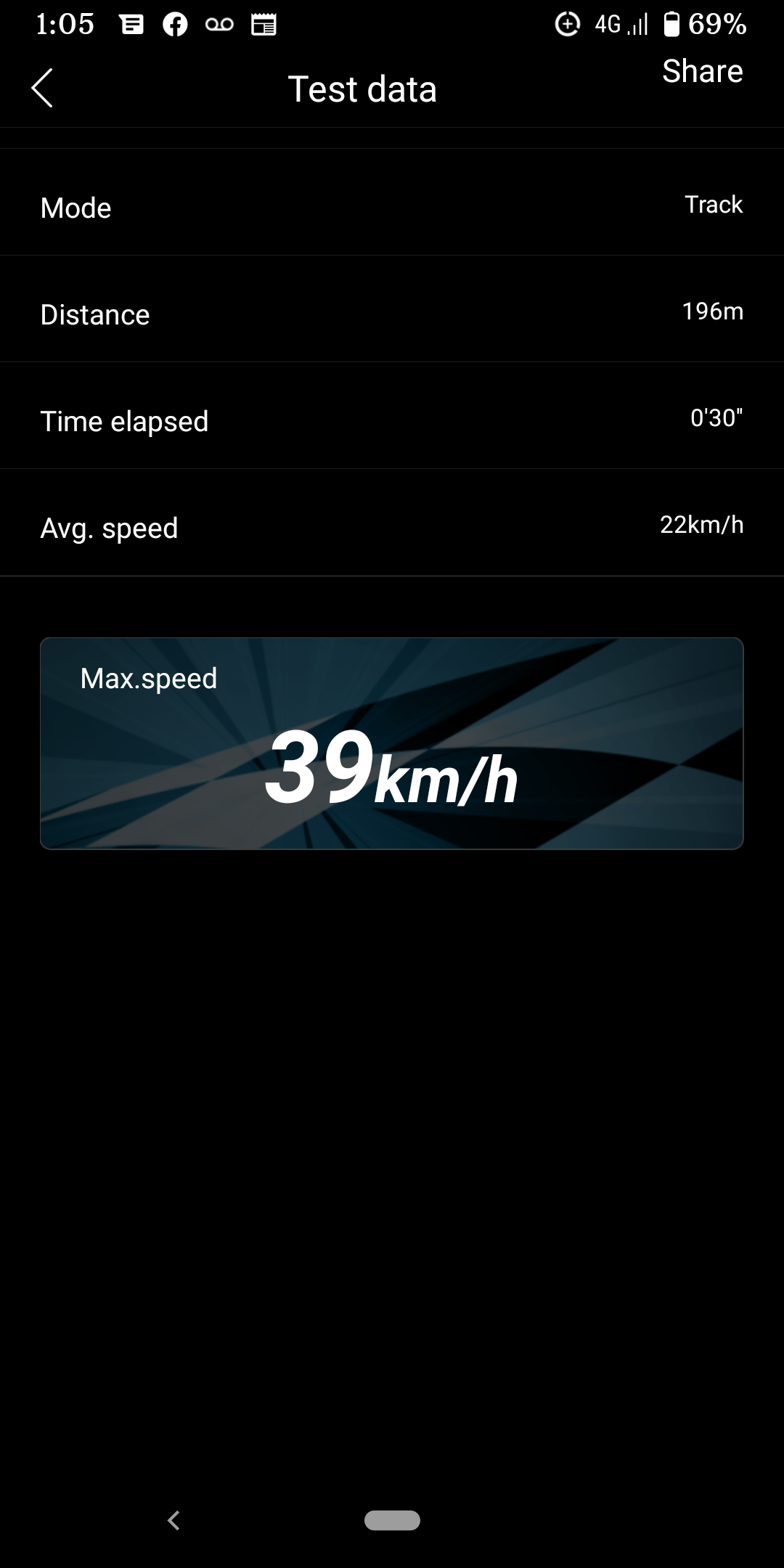

Результат GPS-вимірювання швидкості WLtoys 104001 — У штатній конфігурації тестовий автомобіль розвинув приблизно 39 км/год.

Міцність

Під час тривалих заїздів на траві, асфальті, гравії та ґрунті серйозних механічних пошкоджень не виникло. З’явилися подряпини на днищі й кузові, тріснуло антикрило та помітно зносилися шини.

Поїздка пляжем закінчилася виходом із ладу ESC/приймача через солону воду. Це не конструктивний дефект, а важливе застереження: модель не слід занурювати у воду, а після контакту з вологою необхідно від’єднати акумулятор, очистити й повністю просушити всі вузли. Солона вода особливо небезпечна через електропровідність і корозію.

Висновок: кому підійде WLtoys 104001

WLtoys 104001 - не найшвидше багі у своєму класі, але його сильні сторони лежать в іншому: зрозуміла керованість, міцна трансмісія, герметичні диференціали, регульоване кріплення двигуна та відмінний доступ до механіки. Штатна силова установка не перевантажує ходову, тому в базовому вигляді модель має бути довговічною.

Найбільший компроміс - гнучкість шасі без верхньої деки. Вона не робить автомобіль непридатним, але її слід враховувати під час сильних стрибків або встановлення значно потужнішого двигуна. Перед агресивним тюнінгом логічно посилити шасі, замінити сервопривід і перейти на стандартну роздільну електроніку.

★★★★☆

Наша оцінка: 4/5

Добра платформа для новачків, яким потрібна велика, стійка та ремонтопридатна модель, а також для ентузіастів, які планують поступово створити власний basher, speed-run або аматорське трекове багі.

Запасні компоненти та сумісний тюнінг шукайте в розділі запчастин для радіокерованих моделей. Завжди звіряйте артикул деталі з інструкцією саме до вашої версії автомобіля.
