Великий колекторний мотор 550 і довге передатне число роблять WLtoys 144001 швидкою, але водночас створюють багато тепла. Простий спосіб поліпшити охолодження – заповнити теплопровідною пастою зазор між корпусом мотора та алюмінієвою нижньою декою. Шасі перетворюється на великий пасивний радіатор без додаткового вентилятора.
Як працює таке охолодження
Тепло переходить від гарячішого корпуса мотора до холоднішої алюмінієвої деки. Паста заповнює мікронерівності й повітряний зазор: повітря проводить тепло погано, а теплопровідний склад створює значно кращий контакт.

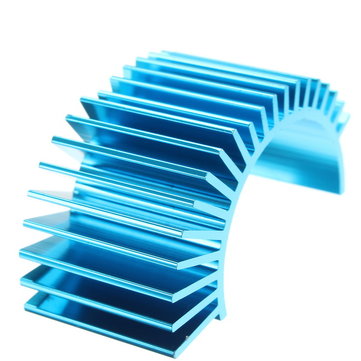

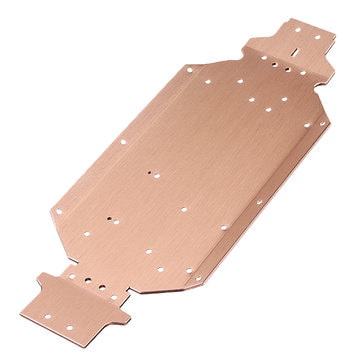

Дека важить понад 100 г і має велику площу, яку обдуває повітря під час руху. Звичайний навісний радіатор для мотора може важити близько 15 г і має набагато меншу теплову масу. Велике шасі повільніше нагрівається й віддає тепло навколишньому повітрю по всій поверхні.
Що потрібно

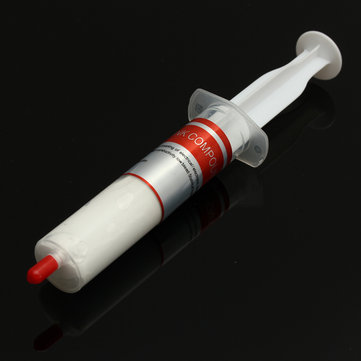

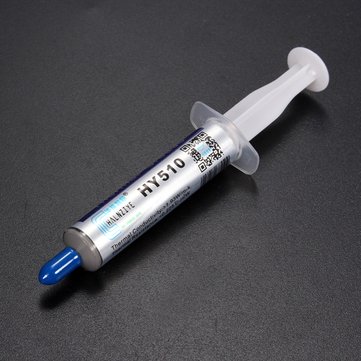

- невелика кількість неелектропровідної термопасти для CPU/GPU;
- викрутки або шестигранники відповідного розміру;
- серветки та ізопропіловий спирт для очищення;
- лоток або схема для збереження гвинтів за місцями.

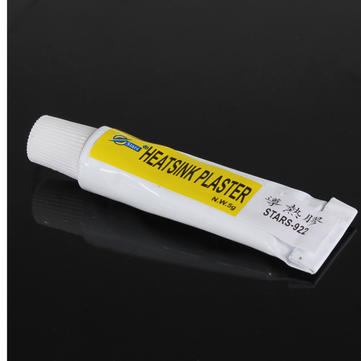

П’яти грамів пасти більш ніж достатньо. Немає потреби купувати дорогий склад для високопродуктивних комп’ютерів: тут важливіше наявність суцільного контакту, ніж різниця між преміальними формулами. Не використовуйте клей, струмопровідну рідку металеву пасту або силіконовий герметик.
Спочатку перевірте свою модель

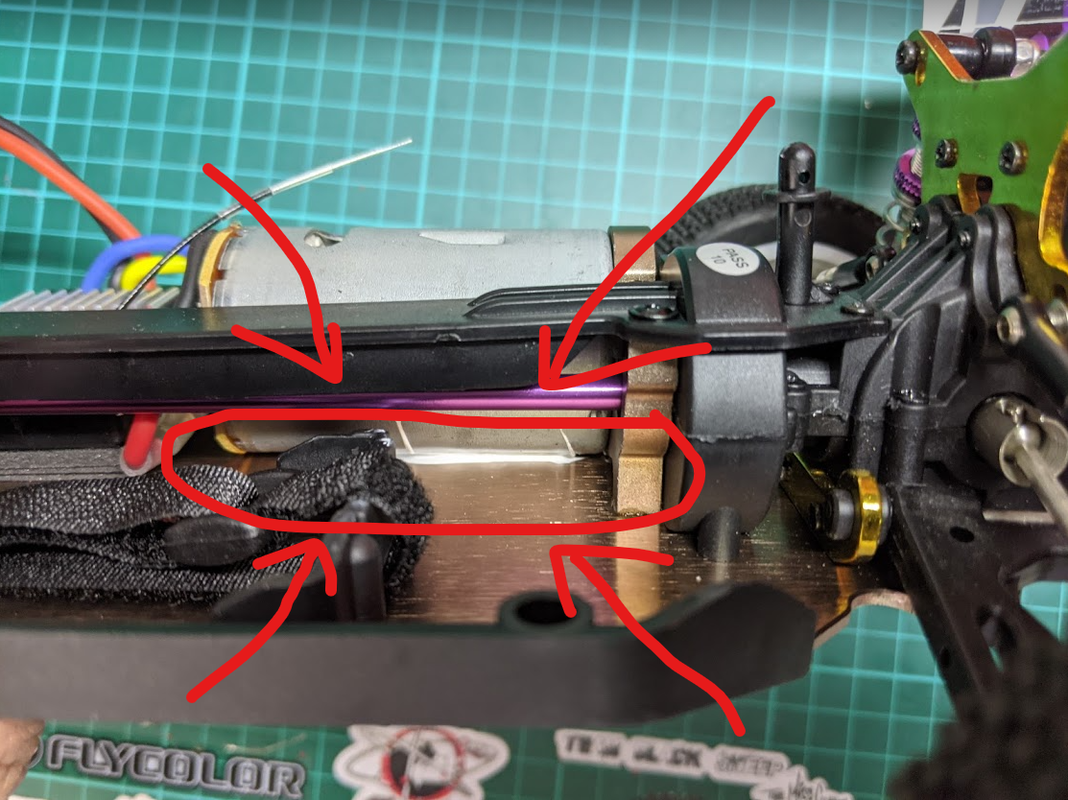

Пізніші партії 144001 могли вже мати заводський термоінтерфейс. Подивіться під мотор: якщо між його корпусом і шасі видно рівномірний шар пасти та є добрий контакт, додатково розбирати машину не потрібно.
Розбирання
- Вимкніть модель, від’єднайте та приберіть акумулятор.

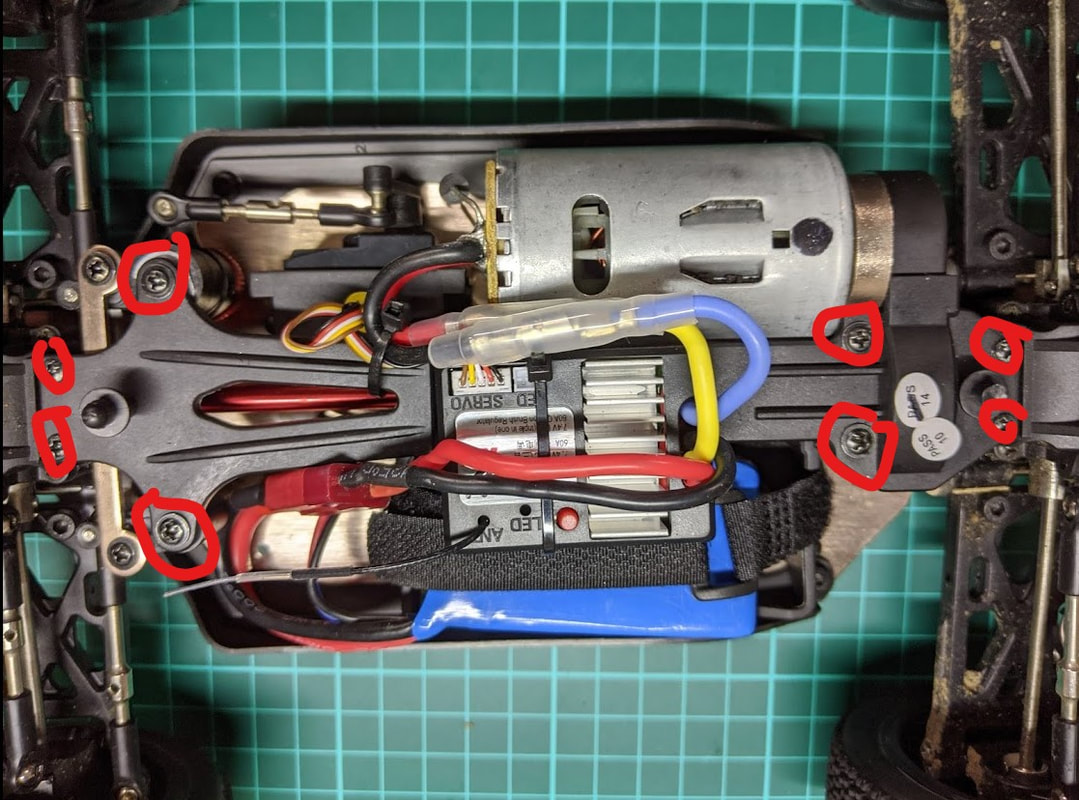

- Відкрутіть позначені гвинти верхньої деки. Запам’ятайте довжину та місце кожного.

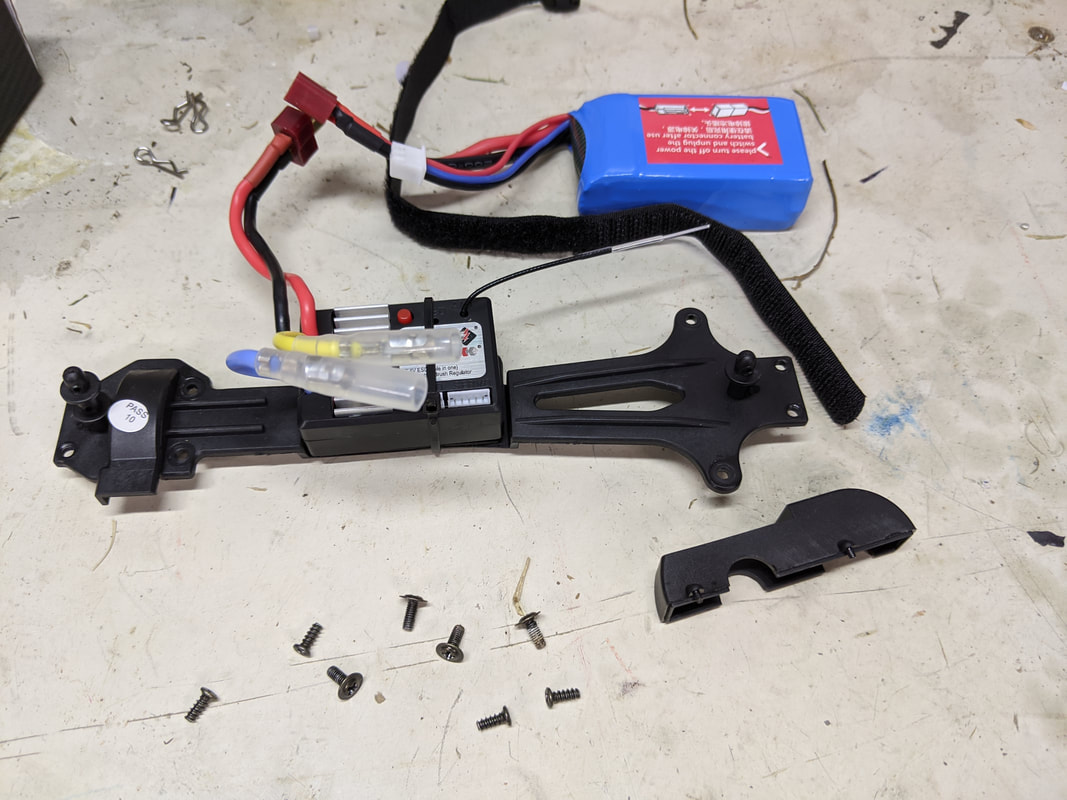

- Від’єднайте моторні роз’єми й серво, після чого зніміть верхній вузол.
- Зніміть пластиковий кожух мотора та передачі.

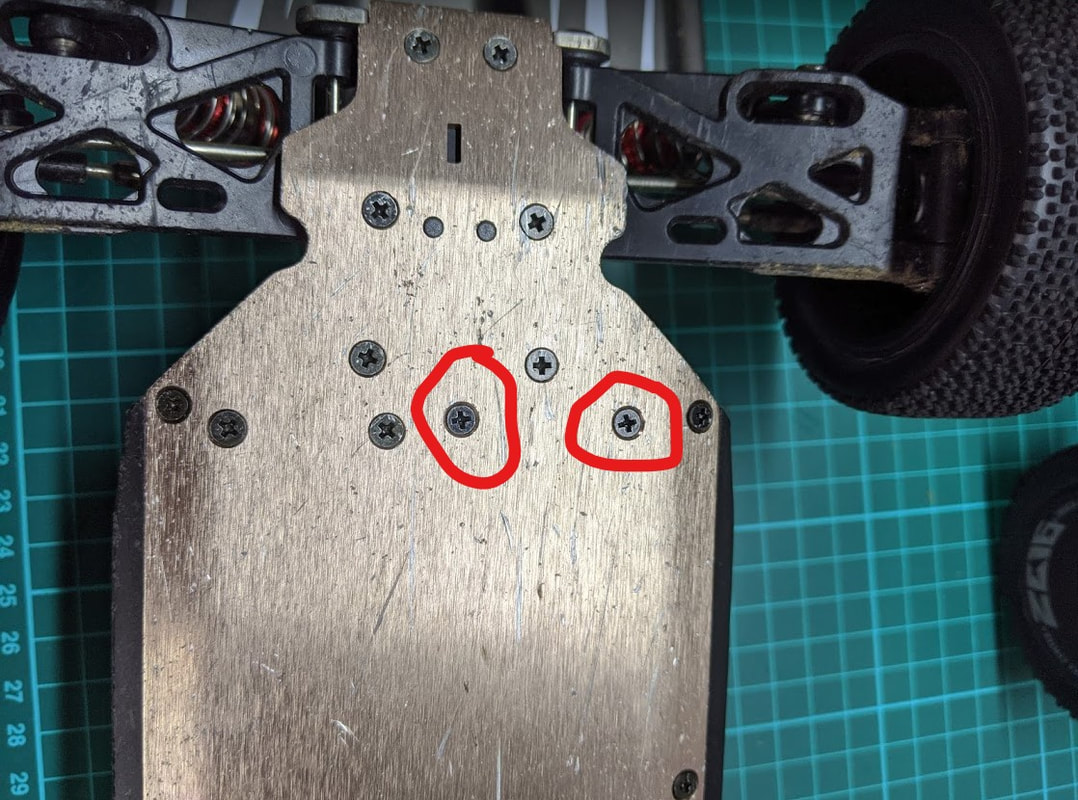

- Відкрутіть гвинти, які утримують мотораму на нижній деці.
- Поверніть мотор із пластиною навколо опори центрального вала й обережно вийміть вузол.
Нанесення термопасти
Очистьте низ корпуса мотора та відповідну ділянку шасі від пилу, жиру й старого висохлого складу. Поверхні мають бути сухими.

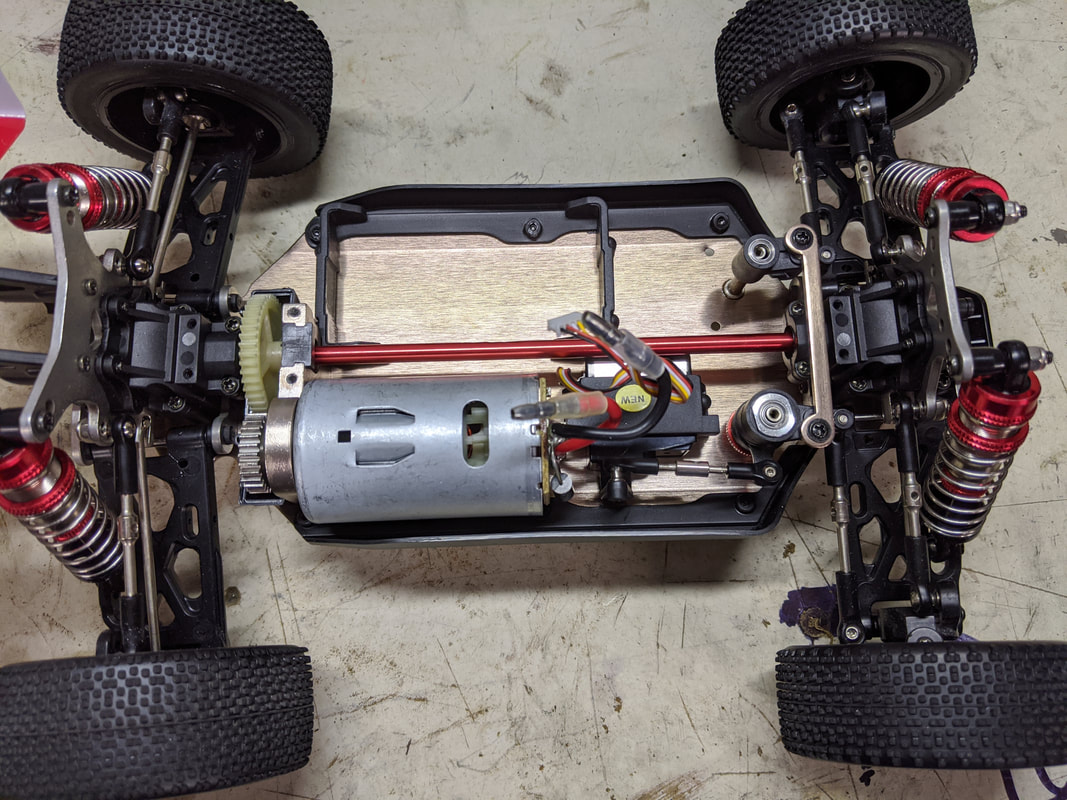

- Нанесіть тонку безперервну смугу пасти вздовж нижньої частини циліндричного корпуса – там, де він найближче підходить до деки.
- Не наносіть пасту на отвори вентиляції, підшипники, вал або шестерні.

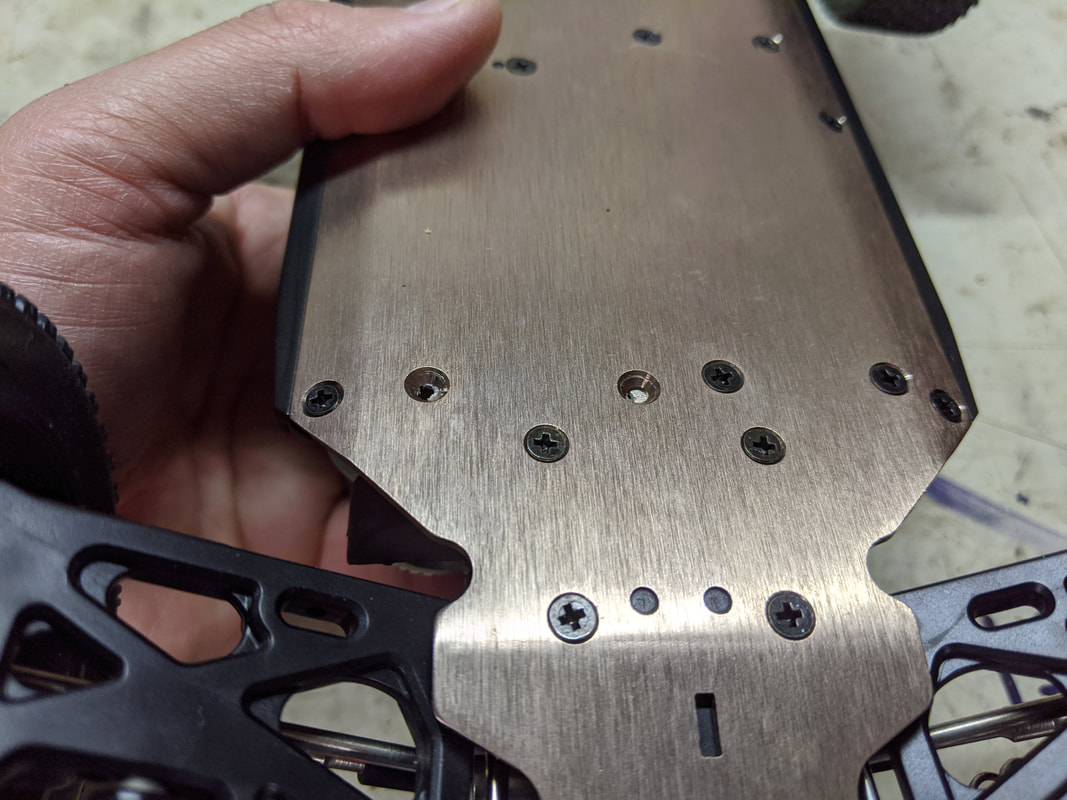

- Установіть моторний вузол назад. Паста повинна розплющитися й заповнити зазор; невеликий вихід по краях нормальний.
- Витріть надлишок, не розмазуючи його по електроніці.
- Закрутіть мотораму, поверніть кожух, верхню деку та всі роз’єми.
Перевірка результату
Після короткого заїзду мотор і прилегла ділянка деки мають нагріватися приблизно разом. Тепле шасі – ознака, що енергія справді переходить від мотора до великої алюмінієвої маси. Якщо мотор дуже гарячий, а дека залишається холодною, контакт недостатній або паста нанесена не в потрібному місці.
Не перевіряйте температуру тривалим дотиком. Краще використовувати інфрачервоний термометр або температурний датчик. Після перших кількох сесій переконайтеся, що кріплення не послабилося, паста не потрапила на рухомі деталі, а трансмісія обертається вільно.
Обмеження методу
- На місці без руху повітря дека віддає тепло повільніше.
- Бруд або товстий захисний шар на днищі знижують тепловіддачу.
- Паста не повинна створювати механічний перекіс мотора.
- Надмірна кількість не охолоджує краще: завдання – заповнити зазор, а не зробити товсту прокладку.
- Якщо передача надто довга, зменшення піньйона дасть більший ефект для температури, ніж будь-який радіатор.
Висновок
Тепловий контакт із декою – дешеве й ефективне доповнення для штатної WLtoys 144001. Робота займає близько 10–15 хвилин, якщо кріплення відкручується нормально. Такий самий принцип завод застосував у 124019.
Термопасту та запчастини на wltoys.com.ua підбирайте з урахуванням матеріалу й розмірів. Після модифікації все одно контролюйте температуру та не використовуйте охолодження як дозвіл на постійне перевантаження.
