WLtoys 184016 конструктивно ближча до компактної версії платформ 144001/144010, ніж до оновленої A959. Вужча колія й коротша база поєднуються з низкою спільних вузлів більших моделей. Це цікаво для ремонту та нестандартних проєктів, але схожі кріплення ще не означають, що будь-яку деталь можна переставити окремо.
Матеріал адаптовано з конструктивного порівняння QuadifyRC. Це не повний ходовий тест і не універсальна таблиця артикулів усіх ревізій. Перед покупкою звіряйте розміри та конкретне виконання деталі.
Спільні вузли трансмісії

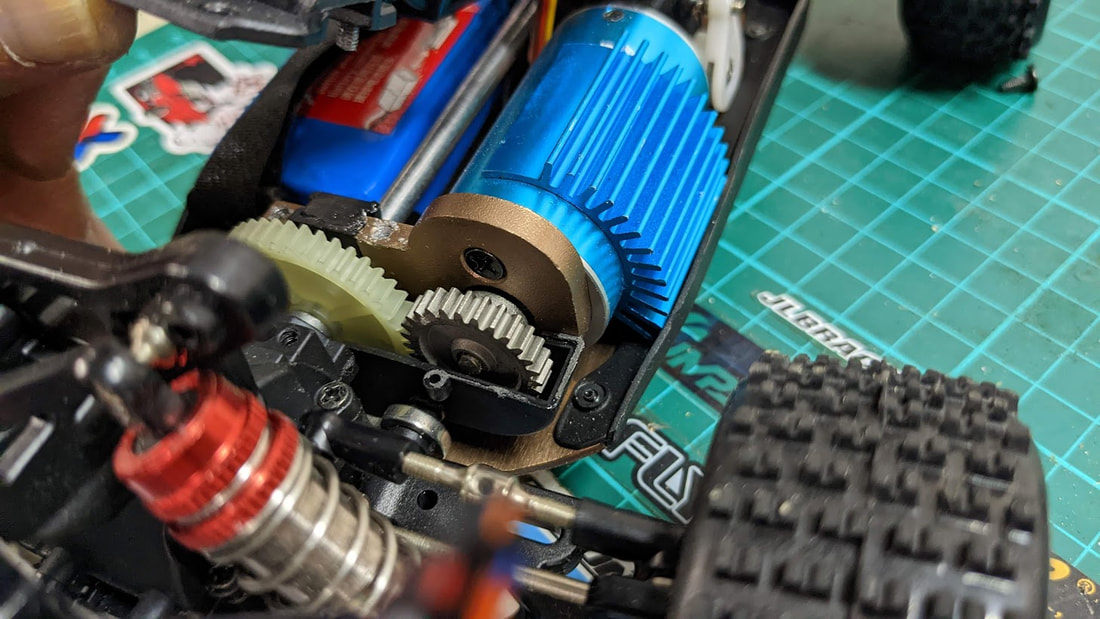

У дослідженій 184016 автор знайшов піньйон 27T, головну шестерню та мотораму, аналогічні Eachine EAT14 і WLtoys 124017 першої версії. Це важливе уточнення: однакове сімейство моделей не означає однакової заводської передачі в кожній ревізії.

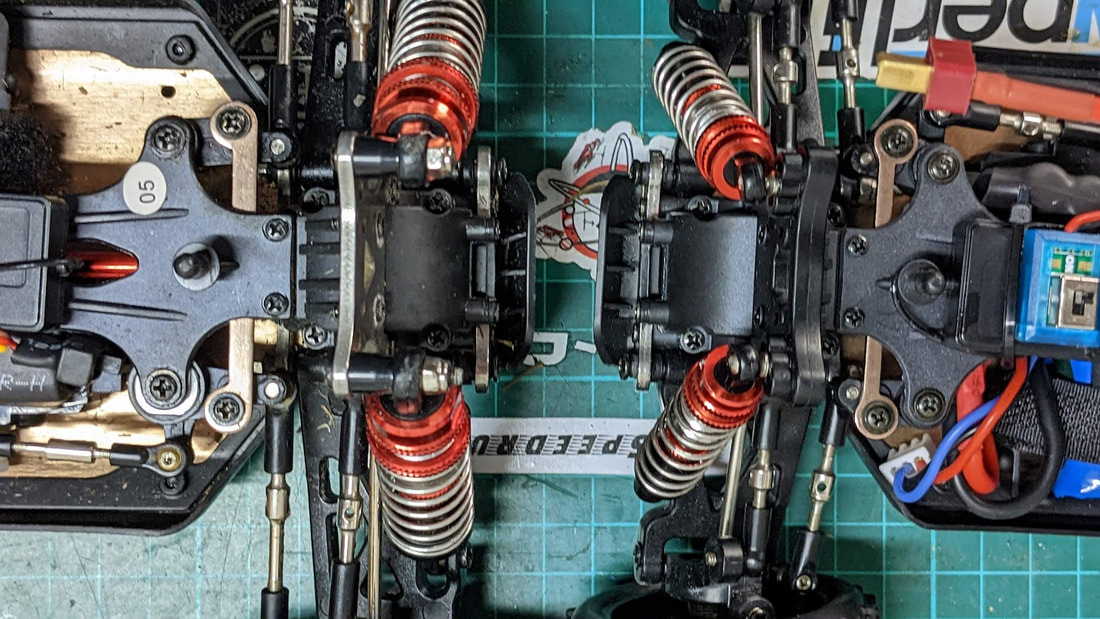

Передній і задній диференціали, маточини, їхні корпуси та підшипники в порівнянні відповідають деталям більших моделей сімейства 1:12–1:14. На колесах використані повноцінні шестигранники 12 мм. Це розширює вибір коліс, однак потрібно враховувати їхній діаметр, виліт, масу та відстань до підвіски.
Коротка карта сумісності
| Вузол | Що показало порівняння | Що перевірити |
|---|---|---|
| Диференціали | Спільна конструкція з дослідженими більшими моделями | Ревізію, комплектність, посадку й зазори |
| Маточини та підшипники | Збігаються в порівняних машинах | Артикул і розміри |
| Колісні шестигранники | 12 мм | Виліт, діаметр колеса та зазори |
| Центральний вал | Подібні кінцеві з’єднання, але менша довжина | Довжину: це не пряма заміна довгого вала |
| Приводні вали до коліс | У 184016 приблизно на 15 мм коротші | Відповідність важелям і роботу на всьому ході |
| Важелі та тяги | Коротші, зі спорідненими точками кріплення | Підбирати узгодженим комплектом |
| Сервопривід | Той самий клас 17 г, три дроти | Кріплення, качалку та розташування сервосейвера |
| ESC і радіосистема | Споріднене сімейство, але є відмінності | Ревізію, живлення, протокол і габарити |
Які деталі відрізняються

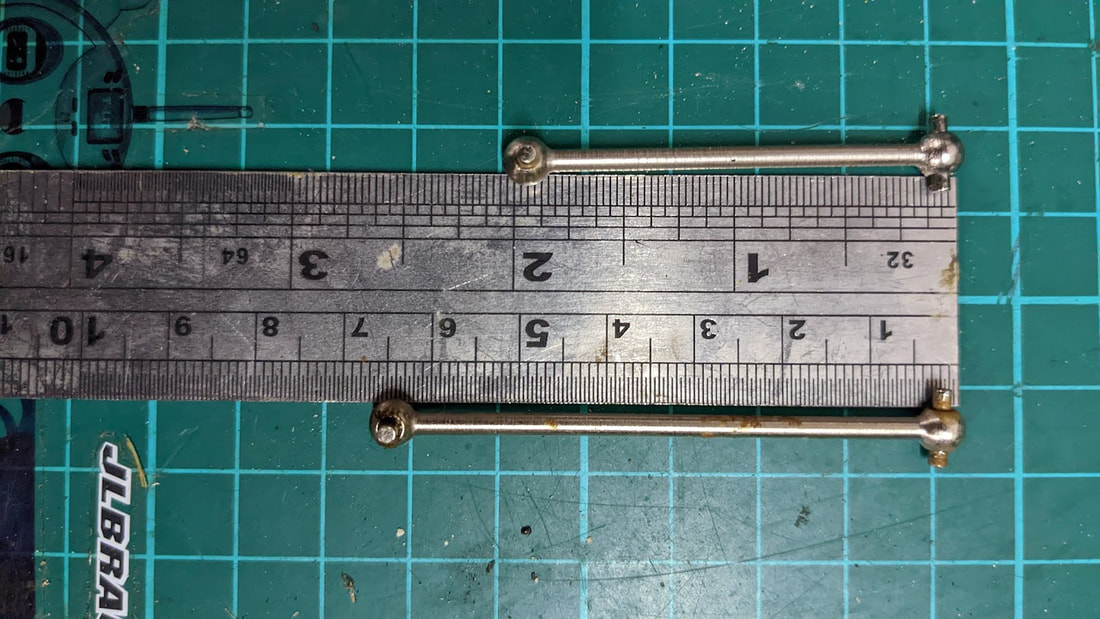

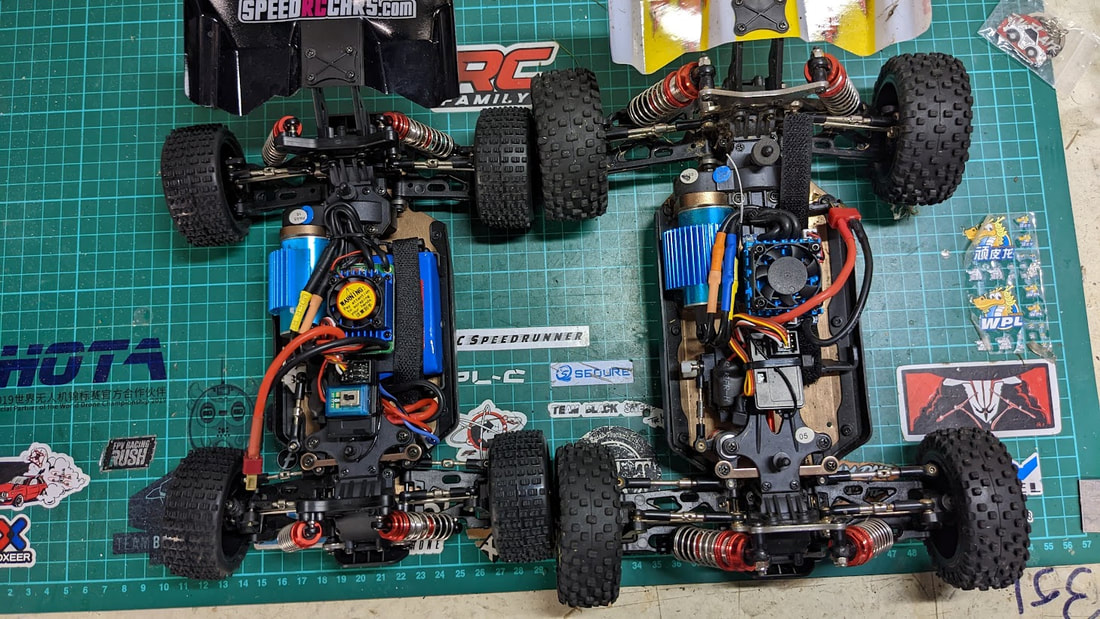

Центральний приводний вал коротший через меншу колісну базу. Його кінцеві з’єднання подібні, але довгий вал від іншої моделі не стає сумісним лише завдяки формі наконечників. Приводи коліс також коротші – у наведеному порівнянні різниця становить близько 15 мм.
Задній корпус диференціала має іншу форму: вона дає змогу розмістити двигун трохи далі назад і звільнити місце. Не слід плутати сумісність самого диференціала з повною тотожністю його корпусу.

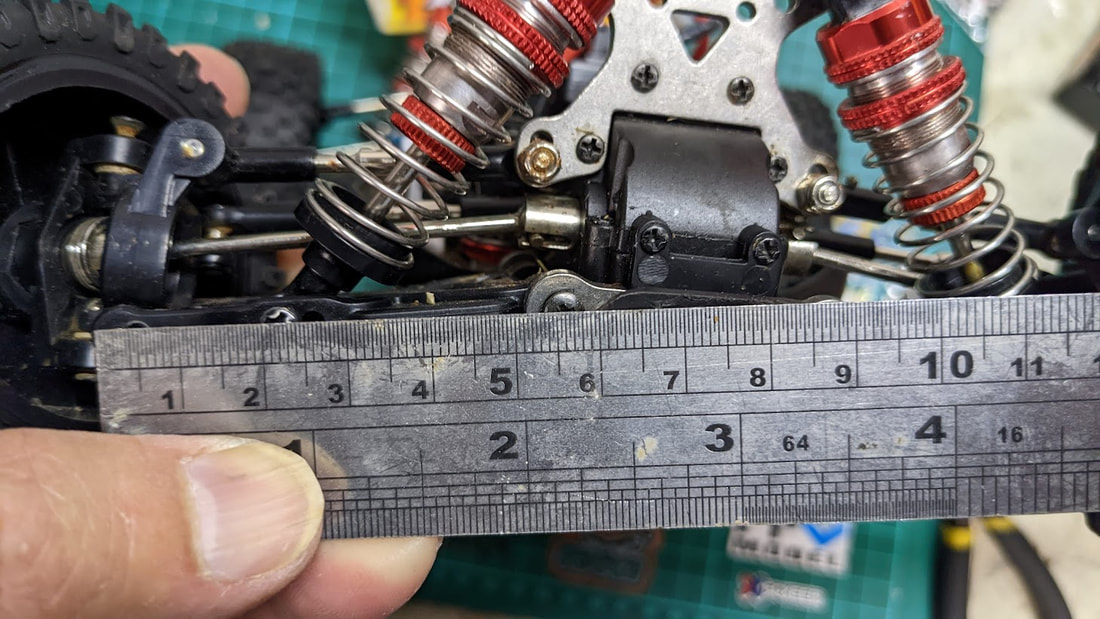

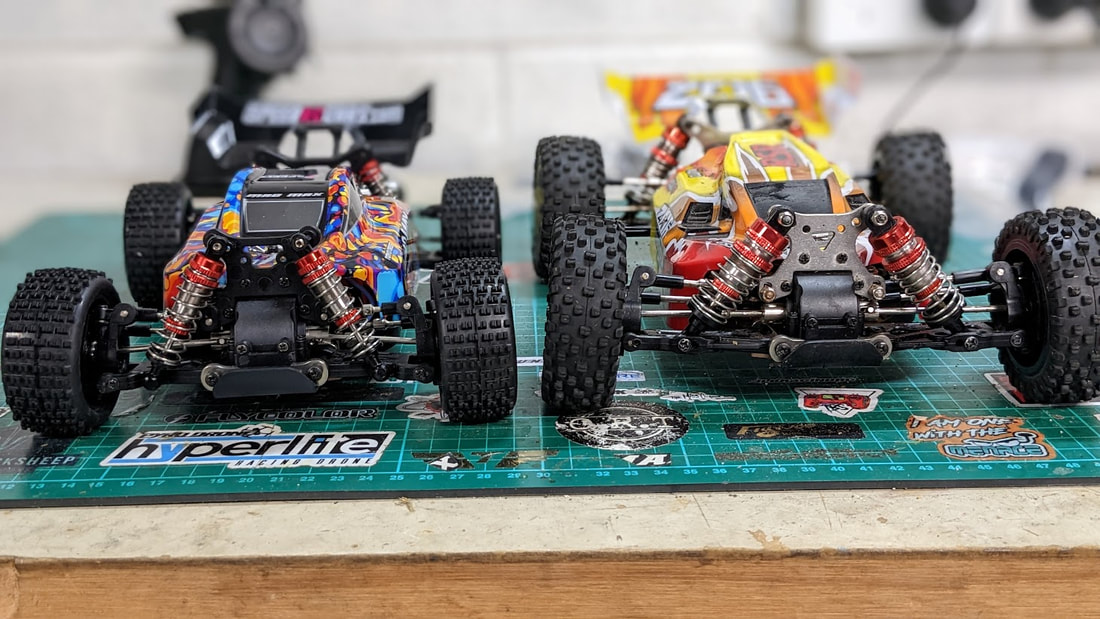

Кріплення осей важелів виконані за новішою схемою з болтами й гайками, відомою за 144010. Важелі 184016 мають приблизно 40 мм між осями шарнірів, тоді як у більших машин у порівнянні – 55 мм. Кермові тяги й тяги розвалу відповідно коротші.
Стійки амортизаторів у 184016 пластикові, а самі амортизатори коротші, меншого діаметра та з м’якшими пружинами. В екземплярі автора в них не було належної масляної заправки; обслуговування покращило їхню роботу. Це спостереження конкретного зразка, а не твердження про кожну машину.
Звуження 144001 або 144010 під інший кузов
Один із варіантів проєкту – використати коротші важелі, тяги та приводи 184016 на більшому шасі. Теоретично колія зменшується приблизно на 15 мм із кожного боку, тобто на 30 мм загалом, без урахування різниці у вильоті коліс.
Це може бути корисно для ралійного кузова, але важелі, приводні вали й тяги потрібно узгоджувати між собою. Окремо встановлений короткий вал із довгими важелями може випадати з чашок. Зміна колії також не змінює колісної бази: арки, кріплення кузова й зазори все одно доведеться перевірити.
Кузови на кшталт Phat Bodies Escort або Mini в джерелі наведені як ідеї для такого проєкту, а не як гарантована установка без доробок.
Розширення WLtoys 184016
Зворотний підхід – комплект довших важелів, тяг і приводів від більшої платформи. Ширша колія потенційно додає поперечної стійкості, але потрібно перевірити довжину амортизаторів, їхній кут, крайні положення керма та хід приводів.
Великі колеса можуть наблизити модель до формату міні-монстра, проте одночасно збільшать навантаження на мотор, ESC і трансмісію. Шестигранник 12 мм підтверджує лише посадку на маточину, а не придатність колеса за всіма параметрами. Такі переробки слід оцінювати як окремий проєкт.
Електроніка та сервопривід
Регулятор 184016 у джерелі менший за блоки 144010/124017/124016 і має інший вимикач. Автор припускав номінал 30 А, але не підтвердив його. Тому підбирати мотор або акумулятор на основі цього числа не варто: потрібні дані саме встановленого ESC.
Сумісність приймача й передавача, а також програмувальної карти потрібно перевіряти за версією обладнання. Схожий зовнішній вигляд не гарантує однакового протоколу. Ідеї встановлення великих двигунів, зокрема 3650 для швидкісного проєкту, у цьому матеріалі не підтверджені завершеним випробуванням.

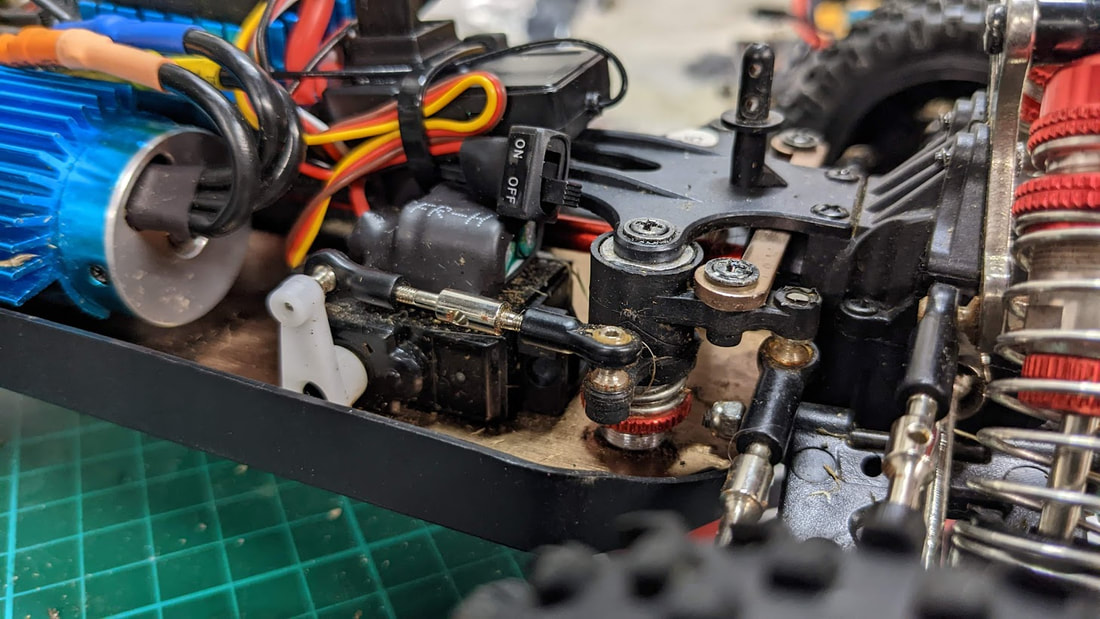

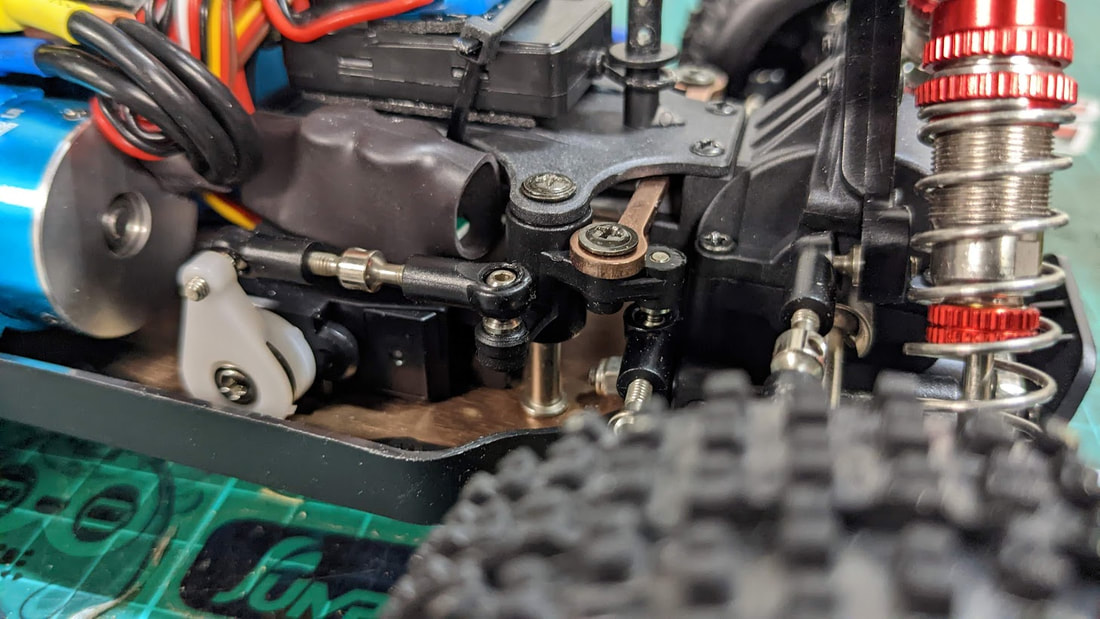

Серво належить до знайомого класу 17 г із трьома проводами, проте компонування керма відрізняється: у 184016 захисний сервосейвер вбудований у качалку, а у більших моделей – у кермовий механізм. Тяга й сам механізм компактніші. Це причина не вважати весь кермовий вузол взаємозамінним комплектом.
Як замовити потрібну запчастину
Для ремонту на wltoys.com.ua підготуйте точну модель, фото знятого вузла, артикул із вибухової схеми та основні розміри. Для зміни ширини шасі додайте перелік усіх суміжних деталей. Такий підхід надійніший за замовлення лише за позначенням масштабу.
Головний висновок порівняння: 184016 успадкувала багато вузлів більшого сімейства, що корисно для ремонту й експериментів. Проте коротші вали, важелі, інший корпус диференціала та сервосейвер вимагають уважного підбору. Тестову модель для оригінального матеріалу автору надав Makerfire.
